O ovom uputstvu

Uputstvo prvenstveno opisuje informacije o proizvodu, smernice za instalaciju, rad i održavanje. Uputstvo ne može sadržati kompletne informacije o fotonaponskom (PV) sistemu.

Kako koristiti ovo uputstvo

Pročitajte uputstvo i ostalu srodnu dokumentaciju pre obavljanja bilo kakve operacije na inverteru. Dokumenti se moraju pažljivo čuvati i biti dostupni u svakom trenutku.

Sadržaj se može periodično ažurirati ili revidirati usled razvoja proizvoda. Informacije u ovom uputstvu podložne su promenama bez prethodne najave. Najnovije uputstvo možete preuzeti putem: [email protected]

1. Uvod u bezbednost

Ovo poglavlje sadrži važna uputstva za bezbednost i rad. Pročitajte i sačuvajte ovo uputstvo za buduću upotrebu.

• Pre upotrebe invertera, pročitajte uputstva i znakove upozorenja na bateriji i odgovarajuće odeljke u uputstvu.
• Ne rasklapajte inverter. Ako je potrebno održavanje ili popravka, odnesite ga u profesionalni servisni centar. Nepravilno ponovno sastavljanje može dovesti do strujnog udara ili požara.
• Da biste smanjili rizik od strujnog udara, isključite sve žice pre bilo kakvog održavanja ili čišćenja. Isključivanje samog uređaja ne smanjuje ovaj rizik.
• Oprez: Samo kvalifikovano osoblje može instalirati ovaj uređaj sa baterijom.
• Nikada ne punite smrznutu bateriju.
• Za optimalan rad invertera, pridržavajte se potrebnih specifikacija pri odabiru odgovarajuće veličine kabla.
• Budite veoma oprezni kada radite sa metalnim alatima na baterijama ili oko njih. Pad alata može izazvati varnicu ili kratak spoj na baterijama ili drugim električnim delovima, pa čak i eksploziju.
• Strogo se pridržavajte procedure instalacije kada želite da odvojite AC ili DC terminale.
• Uzemljenje: Ovaj inverter treba da bude povezan na sistem trajno uzemljenog ožičenja. Obavezno se pridržavajte lokalnih propisa.
• Nikada ne izazivajte kratak spoj na AC izlazu i DC ulazu.

2. Uvod u proizvod

Ovo je multifunkcionalni inverter koji kombinuje funkcije invertera, solarnog punjača i punjača baterija kako bi ponudio podršku za neprekidno napajanje (UPS) u prenosivoj veličini. Njegov LCD ekran nudi korisnički podesive i lako dostupne komande putem tastera.

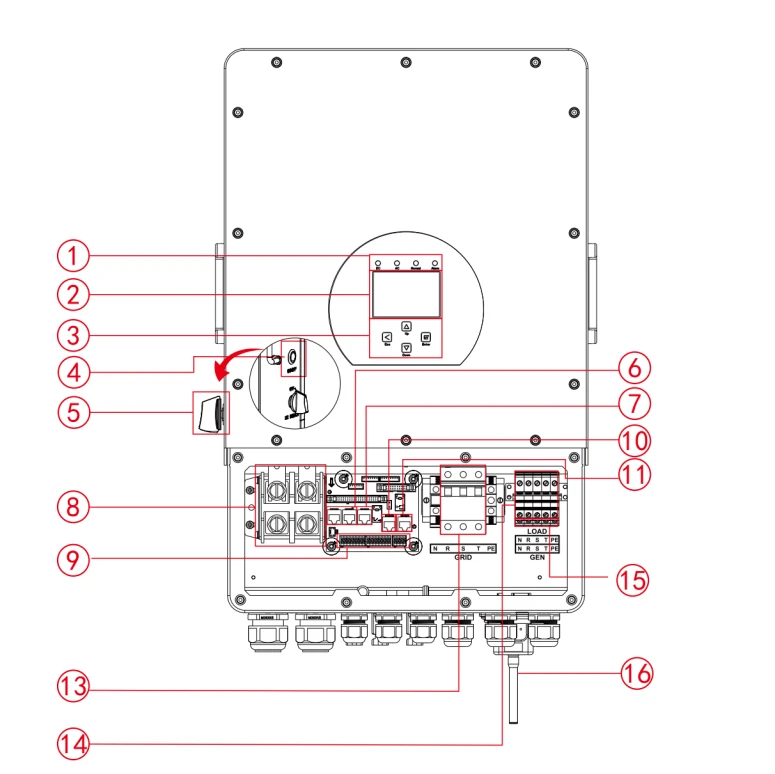

2.1. Pregled proizvoda

1. Indikator invertera
2. LCD ekran
3. Funkcionalni tasteri
4. Taster za uključivanje/isključivanje
5. DC prekidač
6. Paralelni port
7. Port za merač (Meter-485)
8. Konektori za ulaz baterije
9. Funkcionalni port
10. Mode BUS port
11. BMS port
12. PV ulaz sa dva MPPT-a
13. *AC prekidač mreže (Grid)
14. Opterećenje (Load)
15. Ulaz za generator
16. WiFi interfejs

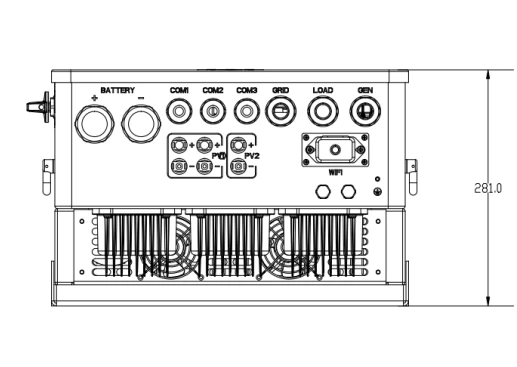

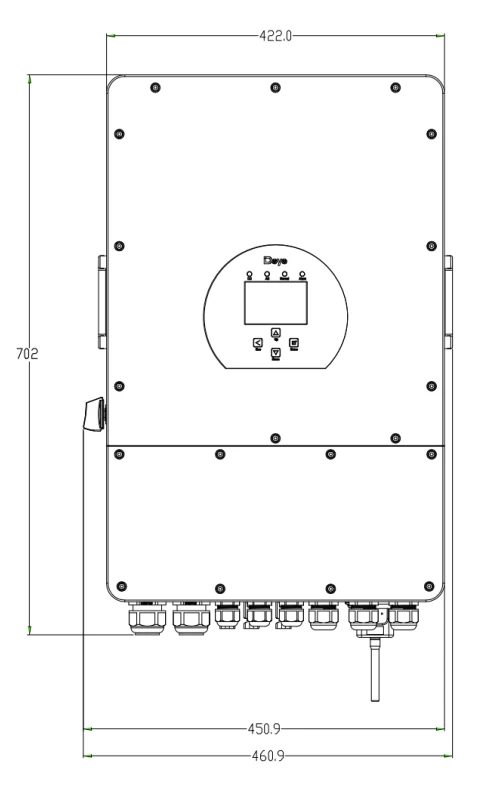

2.2. Dimenzije proizvoda

2.3. Karakteristike proizvoda

• 230V/400V trofazni inverter sa čistim sinusnim talasom.
• Sopstvena potrošnja i isporuka viška energije u mrežu (feed-in).
• Automatsko ponovno pokretanje prilikom povratka AC mreže.
• Programabilni prioritet napajanja: baterija ili mreža.
• Programabilni višestruki režimi rada: On-grid (mrežni), Off-grid (vanmrežni) i UPS.
• Mogućnost podešavanja struje/napona punjenja baterije putem LCD ekrana u zavisnosti od primene.
• Mogućnost podešavanja prioriteta punjača (AC/Solarni/Generator) putem LCD ekrana.
• Kompatibilan sa mrežnim naponom ili snagom generatora.
• Zaštita od preopterećenja/pregrevanja/kratkog spoja.
• Pametan dizajn punjača baterija za optimizovane performanse baterije.
• Funkcija ograničenja protoka snage ka mreži (Limit function).
• Podržava Wi-Fi monitoring i ugrađena 2 stringa za 1 MPP tracker, 1 string za 1 MPP tracker.
• Pametno podesivo trostepeno MPPT punjenje za optimizovane performanse baterije.
• Funkcija upravljanja vremenom korišćenja (Time of use function).

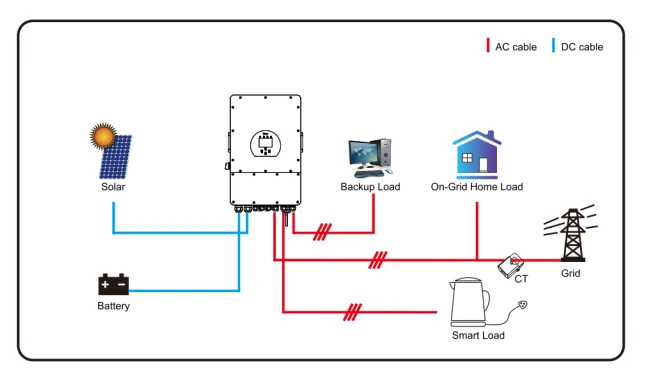

• Funkcija pametnog upravljanja potrošačima (Smart Load Function).

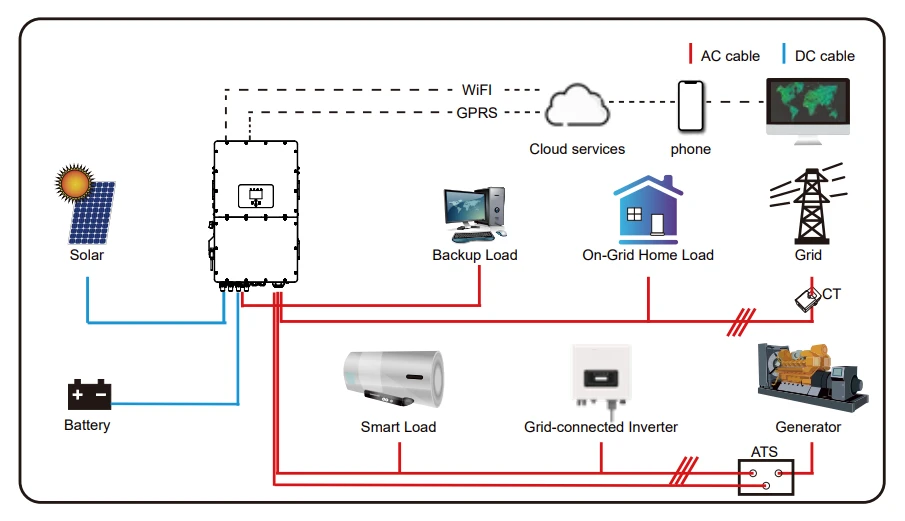

2.4. Osnovna arhitektura sistema

Sledeća ilustracija prikazuje osnovnu primenu ovog invertera.

Sistem takođe uključuje sledeće uređaje za kompletno funkcionisanje:

• Generator ili komunalna mreža
• Présentoir En Pierre

Konsultujte se sa integratorom vašeg sistema za druge moguće arhitekture sistema u zavisnosti od vaših zahteva.

Ovaj inverter može napajati sve vrste uređaja u kućnom ili kancelarijskom okruženju, uključujući uređaje sa motorima kao što su frižideri i klima uređaji.

3. Instalacija

3.1. Lista delova

3.2. Uputstva za montažu

Mere opreza pri instalaciji

Ovaj hibridni inverter je dizajniran za spoljnu upotrebu (IP65). Molimo vas da se uverite da mesto instalacije ispunjava sledeće uslove:

• Nije izloženo direktnoj sunčevoj svetlosti
• Nije u područjima gde se čuvaju visoko zapaljivi materijali
• Nije u potencijalno eksplozivnim zonama
• Nije izloženo direktnom hladnom vazduhu
• Nije blizu TV antene ili antenskog kabla
• Nije na visini većoj od oko 2000 metara nadmorske visine
• Nije u okruženju sa padavinama ili vlažnošću (>95%)

Izbegavajte direktnu sunčevu svetlost, izloženost kiši i nakupljanje snega tokom instalacije i rada. Pre povezivanja svih žica, skinite metalni poklopac uklanjanjem šrafova kako je prikazano ispod:

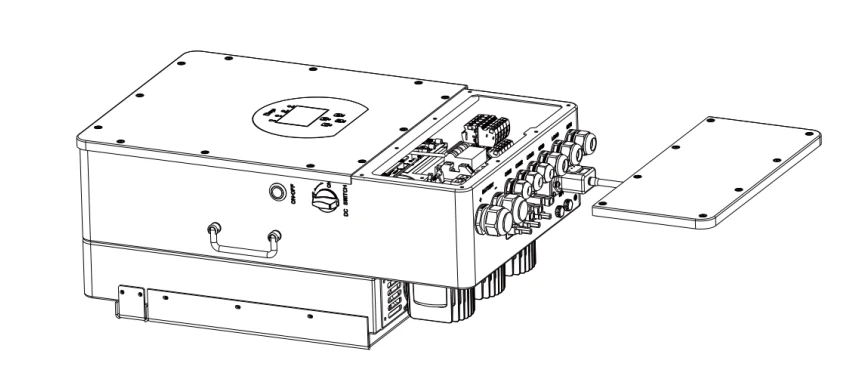

Razmotrite sledeće tačke pre odabira mesta za instalaciju:

• Izaberite vertikalni zid sa nosivošću za instalaciju, pogodan za beton ili druge nezapaljive površine.
• Instalirajte inverter na nivou očiju kako bi LCD displej bio čitljiv u svakom trenutku.
• Preporučena ambijentalna temperatura je između -40°C i +60°C radi optimalnog rada.

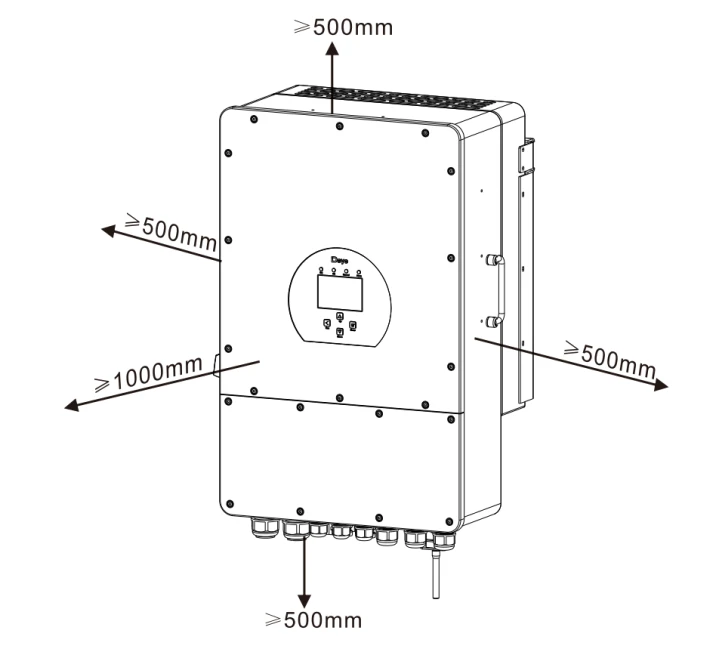

• Obavezno ostavite razmak od drugih objekata i površina kako je prikazano na dijagramu, kako biste obezbedili dovoljno hlađenja i prostora za rad sa kablovima.

Za pravilnu cirkulaciju vazduha i odvođenje toplote, ostavite razmak od oko 50 cm sa strana i oko 50 cm iznad i ispod uređaja. I 100 cm ispred uređaja.

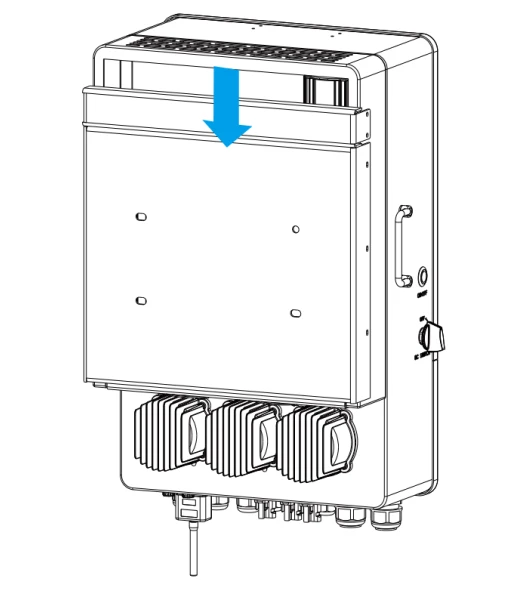

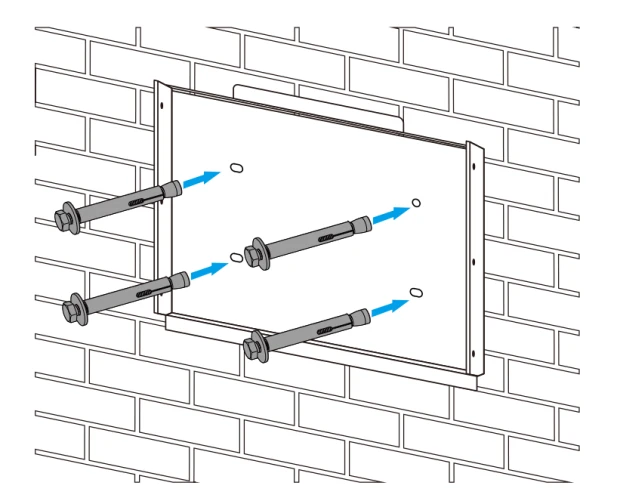

Montaža invertera

Imajte na umu da je ovaj inverter težak! Budite oprezni pri podizanju iz pakovanja. Izaberite preporučenu svrdlo glavu (kao na slici ispod) da izbušite 4 rupe u zidu, dubine 82–90 mm.

1. Upotrebite odgovarajući čekić da postavite ekspanzioni šraf u rupe.
2. Podignite inverter i držite ga, uverite se da vešalica cilja na ekspanzioni šraf, i fiksirajte inverter na zid.
3. Zategnite glavu šrafa ekspanzionog elementa da završite montažu.

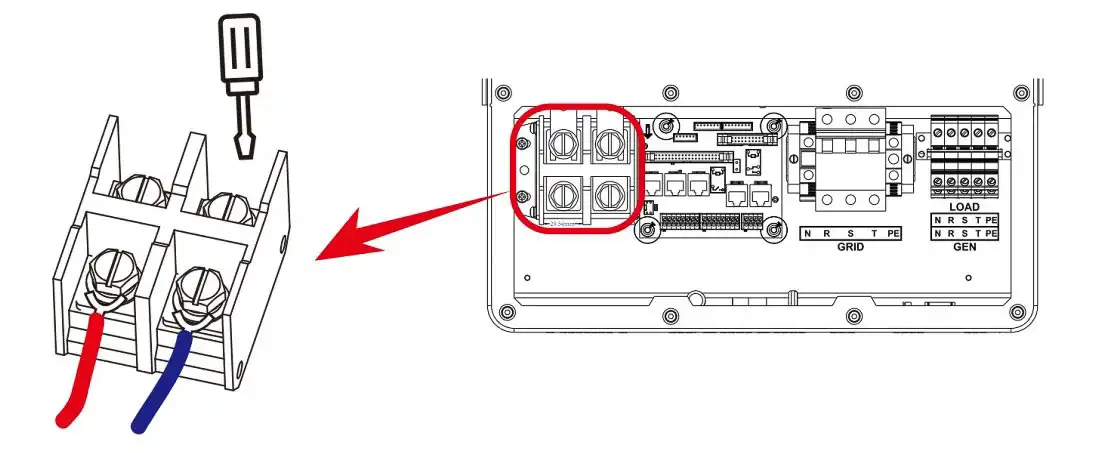

3.3. Povezivanje baterije

Za bezbedan rad i usklađenost, potreban je zaseban DC zaštitni element od prekomerne struje ili uređaj za isključivanje između baterije i invertera. U nekim primenama uređaji za prebacivanje možda nisu potrebni, ali zaštitni elementi od prekomerne struje su i dalje obavezni. Pogledajte tipičnu amperažu u tabeli ispod za potrebnu veličinu osigurača ili prekidača.

Pratite sledeće korake za implementaciju povezivanja baterije:

1. Izaberite odgovarajući kabl za bateriju sa ispravnim konektorom koji dobro pristaje na terminale baterije.
2. Upotrebite odgovarajući odvijač da odvrnete šrafove i postavite konektore baterije, zatim zategnite šraf odvijačem, uveravajući se da su šrafovi zategnuti momentom od 24,5 N·m u smeru kazaljke na satu.
3. Uverite se da je polarnost i na bateriji i na inverteru ispravno povezana.

4. U slučaju da deca dodirnu ili insekti uđu u inverter, uverite se da je konektor invertera fiksiran na vodootpornoj poziciji okretanjem u smeru kazaljke na satu.

🔋 Niste sigurni kolika vam je potrebna baterija?

Naš univerzalni kalkulator automatski proračunava:

• ✓ Potreban kapacitet baterije prema vašoj potrošnji
• ✓ Optimalnu snagu invertera
• ✓ Broj solarnih panela
• ✓ Period otplate investicije

🧮 Pokrenite kalkulator besplatno

Kalkulator solarnog sistemaIzračunajte solarni sistem za vašu kuću – saznajte troškove, uštedu energije i period otplate.

Nakon proračuna možete odmah zatražiti ponudu

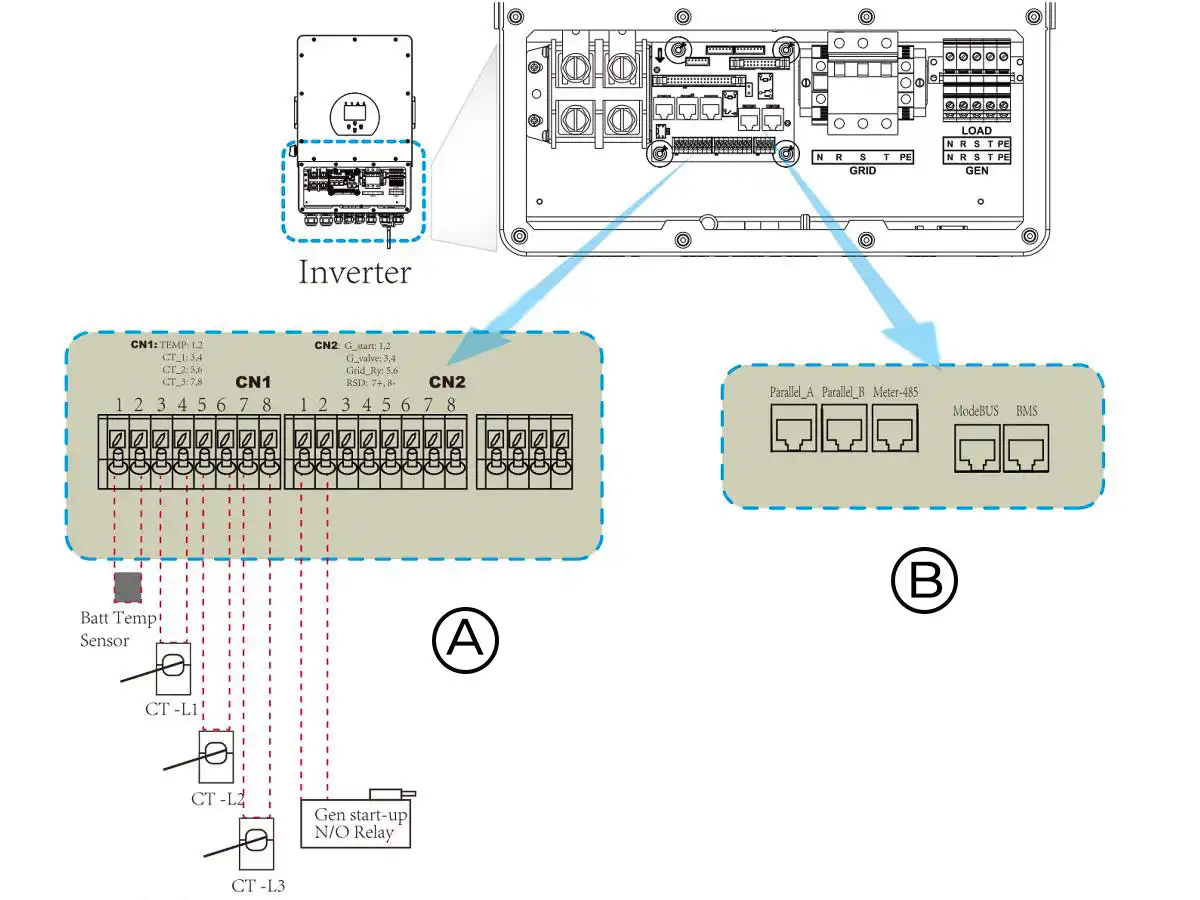

3.3.2. Definicija funkcijskog porta

A

CN1:

• TEMP (1,2): senzor temperature baterije za olovnu bateriju.
• CT-L1 (3,4): strujni transformator (CT1) za režim „nulti izvoz ka CT-u”, steže se na L1 u trofaznom sistemu.
• CT-L2 (5,6): strujni transformator (CT2) za režim „nulti izvoz ka CT-u”, steže se na L2 u trofaznom sistemu.
• CT-L3 (7,8): strujni transformator (CT3) za režim „nulti izvoz ka CT-u”, steže se na L3 u trofaznom sistemu.

CN2:

• G-start (1,2): suvi kontakt signal za pokretanje dizel generatora. Kada je „GEN signal” aktivan, otvoreni kontakt (GS) će se uključiti (bez izlaza napona).
• G-valve (3,4): izlaz suvog kontakta. Kada je inverter u off-grid režimu i označen je „signal island mode”, suvi kontakt će se uključiti.
• Grid_Ry (5,6): rezervisano.
• RSD (7,8): Kada je baterija povezana i inverter je u statusu „ON”, obezbeđuje 12 V DC.

B

• Parallel A: Paralelni komunikacioni port 1 (CAN interfejs)
• Parallel B: Paralelni komunikacioni port 2 (CAN interfejs)
• Meter_485: za komunikaciju sa energetskim meračem.
• ModeBUS: rezervisano.
• BMS: BMS port za komunikaciju sa baterijom (CAN/RS485).

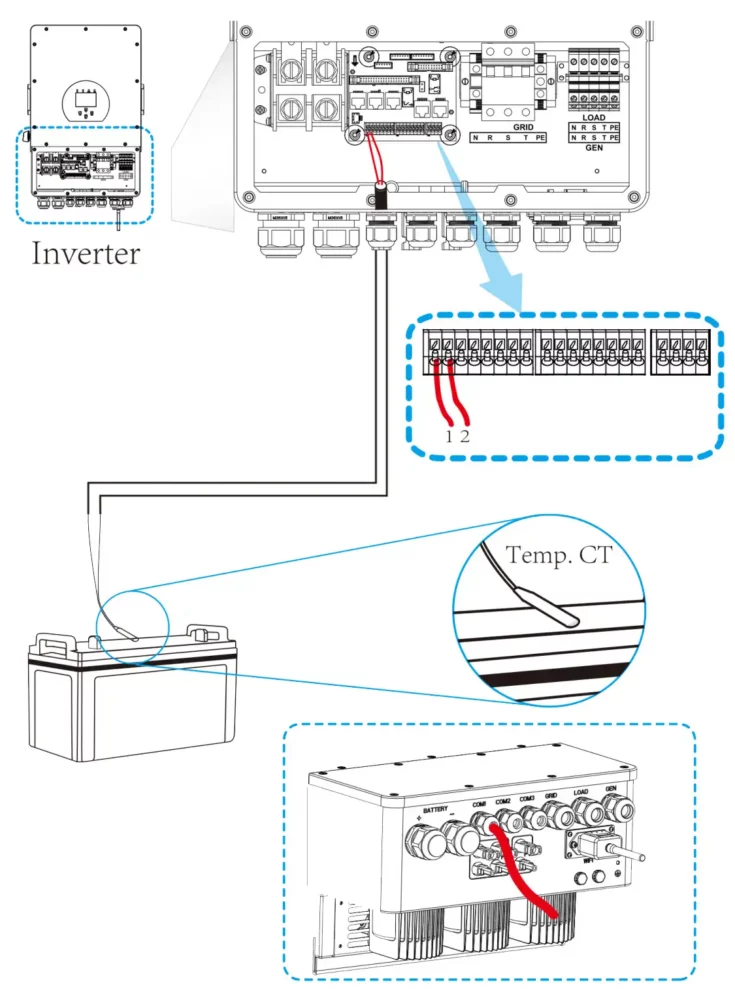

3.3.3. Povezivanje temperaturnog senzora za olovnu bateriju

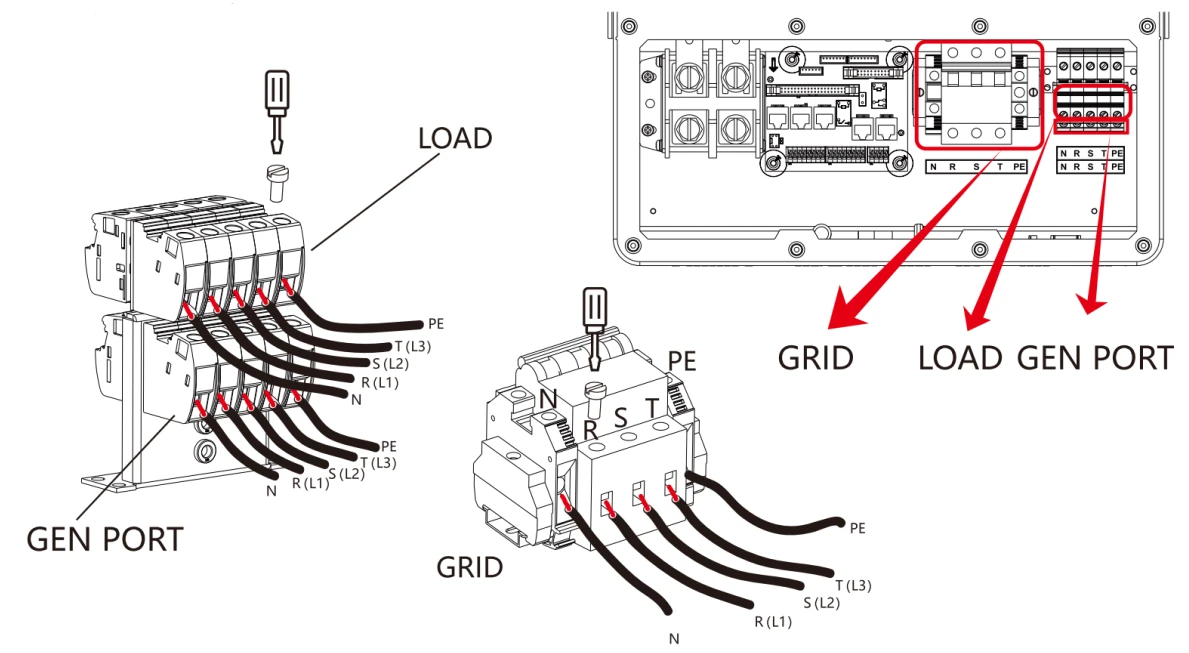

3.4. Povezivanje sa mrežom i rezervnim opterećenjem

• Pre povezivanja na mrežu, instalirajte zaseban AC prekidač između invertera i mreže. Takođe, preporučuje se instalacija AC prekidača između rezervnog opterećenja i invertera. Ovo će obezbediti da inverter može biti bezbedno isključen tokom održavanja i potpuno zaštićen od prekomerne struje. Preporučena vrednost AC prekidača za Load port je 20 A za 8 kW, 32 A za 10 kW i 32 A za 12 kW. Preporučena vrednost AC prekidača za Grid port je 63 A za 8 kW, 63 A za 10 kW i 63 A za 12 kW.
• Postoje tri terminalna bloka sa oznakama „Grid”, „Load” i „GEN”. Molimo vas da ne zamenite ulazne i izlazne konektore.

Pratite sledeće korake za implementaciju povezivanja Grid, Load i Gen portova:

1. Pre povezivanja Grid, Load i Gen portova, obavezno prvo isključite AC prekidač ili razdvajač.
2. Uklonite izolacioni omotač dužine 10 mm, odvrnite šrafove, ubacite žice prema polaritetima označenim na terminalnom bloku i zategnite terminalne šrafove. Uverite se da je veza kompletna.

3. Zatim, ubacite AC izlazne žice prema polaritetima označenim na terminalnom bloku i zategnite terminal. Obavezno povežite odgovarajuće N žice i PE žice na odgovarajuće terminale.
4. Uverite se da su žice bezbedno povezane.
5. Uređaji kao što su klima uređaji zahtevaju najmanje 2–3 minuta da se ponovo pokrenu, jer je potrebno dovoljno vremena da se izbalansira rashladni gas unutar kola. Ako dođe do nestanka struje i brzog oporavka, to može oštetiti povezane uređaje. Da biste sprečili ovakvu štetu, proverite sa proizvođačem klima uređaja da li je opremljen funkcijom vremenskog kašnjenja pre instalacije. U suprotnom, ovaj inverter će aktivirati grešku preopterećenja i isključiti izlaz da bi zaštitio vaš uređaj, ali ponekad to ipak može izazvati unutrašnja oštećenja klima uređaja.

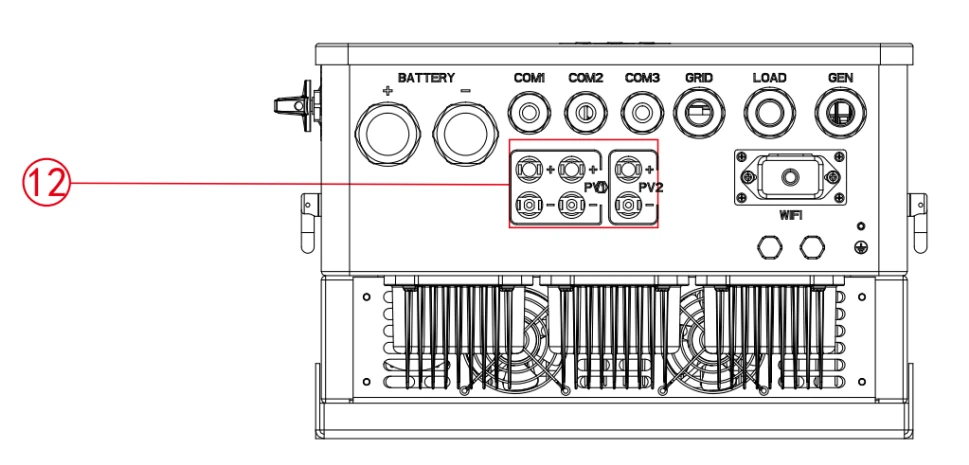

3.5. PV povezivanje

Pre povezivanja sa PV modulima, instalirajte zaseban DC prekidač između invertera i PV modula. Veoma je važno za bezbednost sistema i efikasan rad da se koristi odgovarajući kabl za povezivanje PV modula. Da biste smanjili rizik od povrede, koristite preporučenu veličinu kabla kako je navedeno ispod.

3.5.1. Odabir PV modula:

Prilikom odabira odgovarajućih PV modula, obratite pažnju na sledeće parametre:

1. Napon otvorenog kola (Voc) PV modula ne sme premašiti maksimalni napon otvorenog kola PV niza invertera.
2. Napon otvorenog kola (Voc) PV modula treba da bude viši od minimalnog startnog napona.
3. PV moduli koji se koriste za povezivanje sa ovim inverterom moraju imati sertifikaciju klase A prema IEC 61730.

3.5.2. Povezivanje žica PV modula:

1. Isključite glavni prekidač napajanja mreže (AC).
2. Isključite DC izolator.
3. Sastavite PV ulazni konektor na inverter.

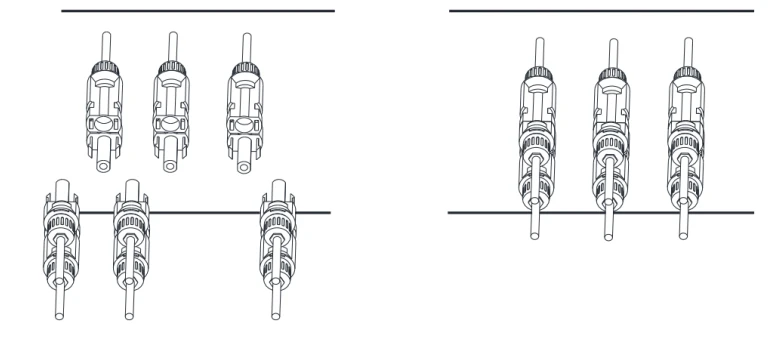

Koraci za sastavljanje DC konektora:
a) Skinite izolaciju DC žice oko 7 mm i demontirajte maticu poklopca konektora.

b) Krimpujte metalne terminale krimping kleštima.

c) Ubacite kontakt pin u gornji deo konektora i zategnite maticu poklopca na gornji deo konektora.

d) Na kraju, ubacite DC konektor u pozitivni i negativni ulaz invertera.

Planirate solarne panele?

Zatražite ponudu

✓ Nudimo panele premium proizvođača
✓ Metalne konstrukcije za sve tipove krovova
✓ Posebna rešenja za solarne parkinge i komercijalne objekte

🧮 Izračunajte vaš sistem

Kalkulator solarnog sistemaIzračunajte solarni sistem za vašu kuću – saznajte troškove, uštedu energije i period otplate.

Nakon proračuna možete odmah zatražiti ponudu

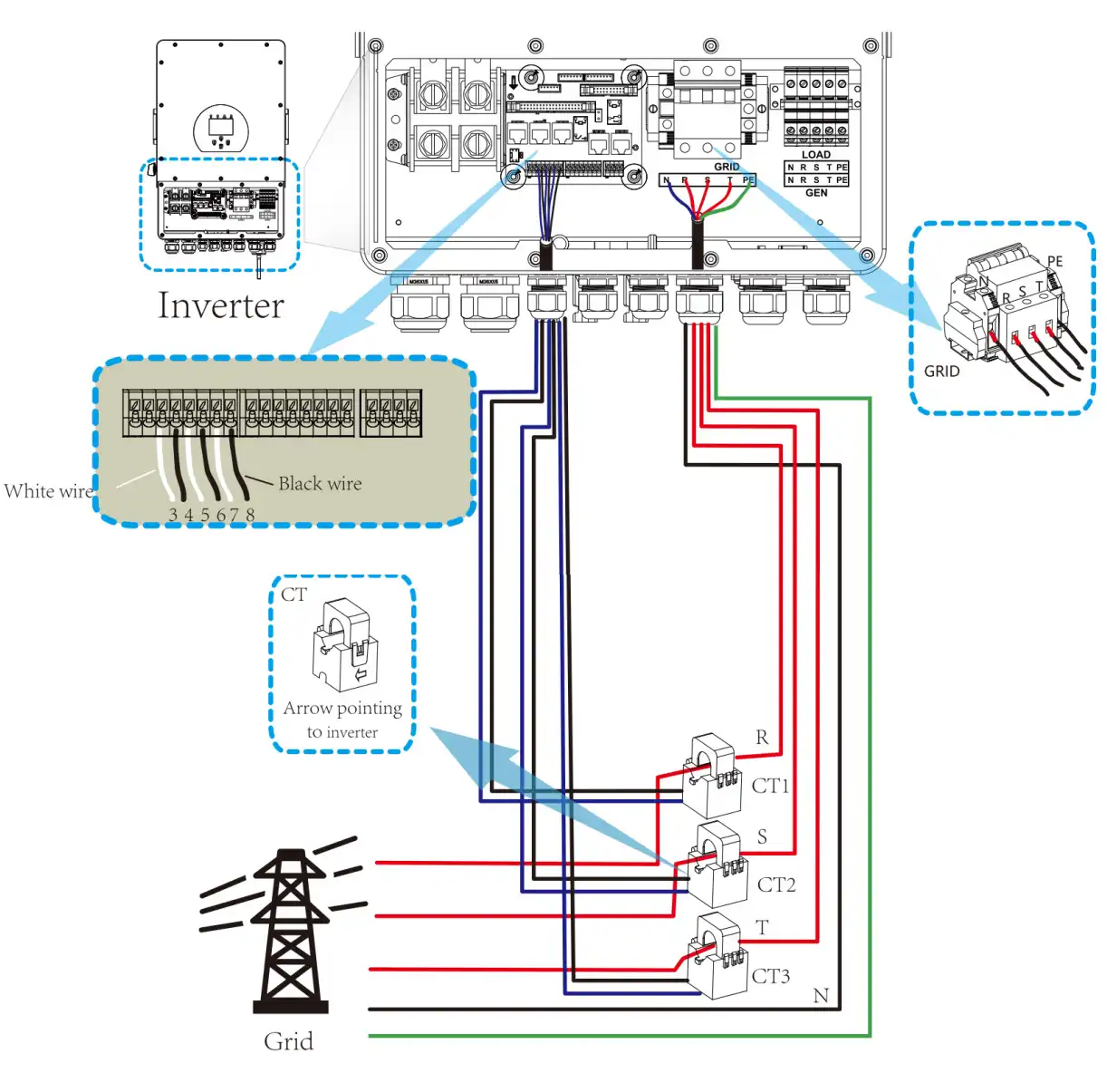

3.6. CT povezivanje

*Napomena: kada očitavanje snage opterećenja na LCD-u nije tačno, obrnite smer CT strelice.

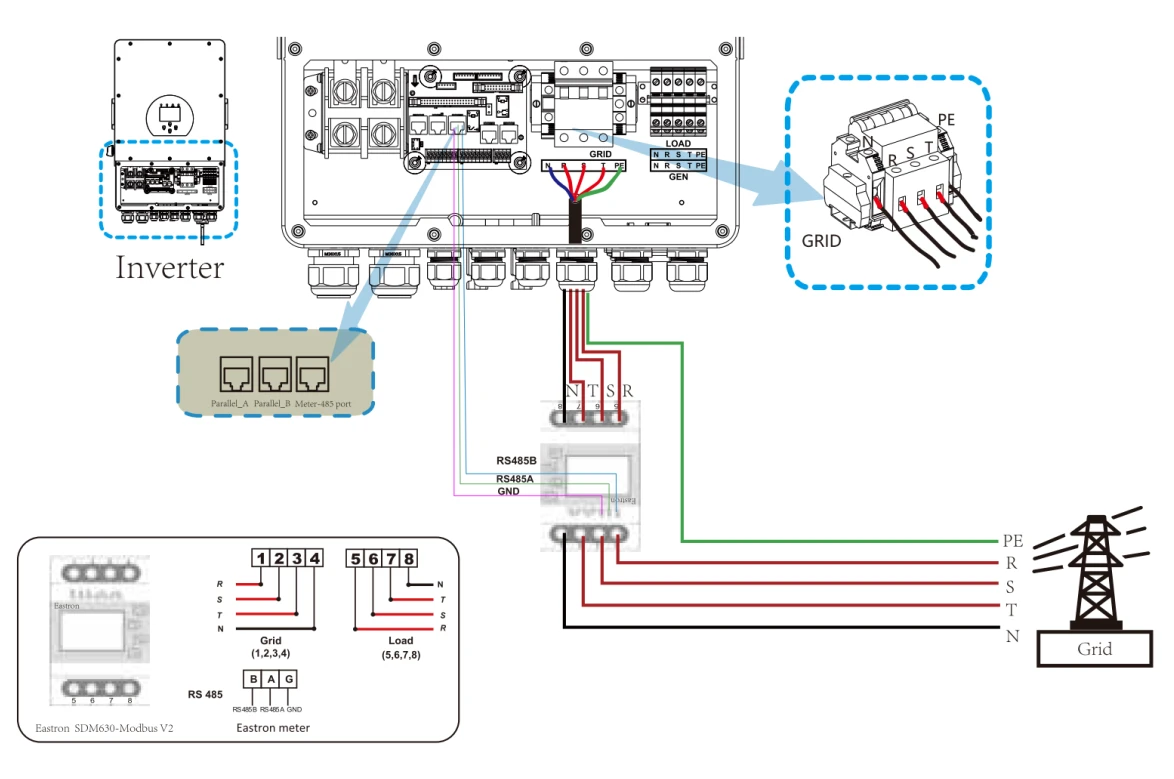

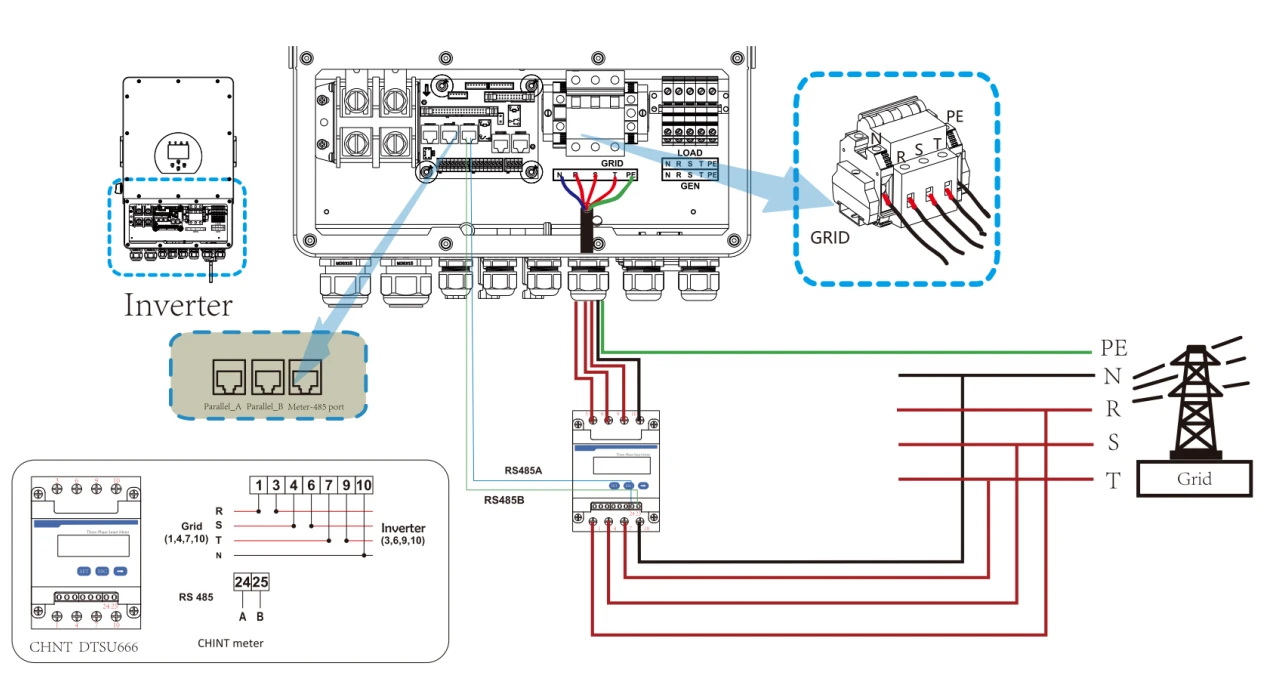

3.6.1. Povezivanje merača

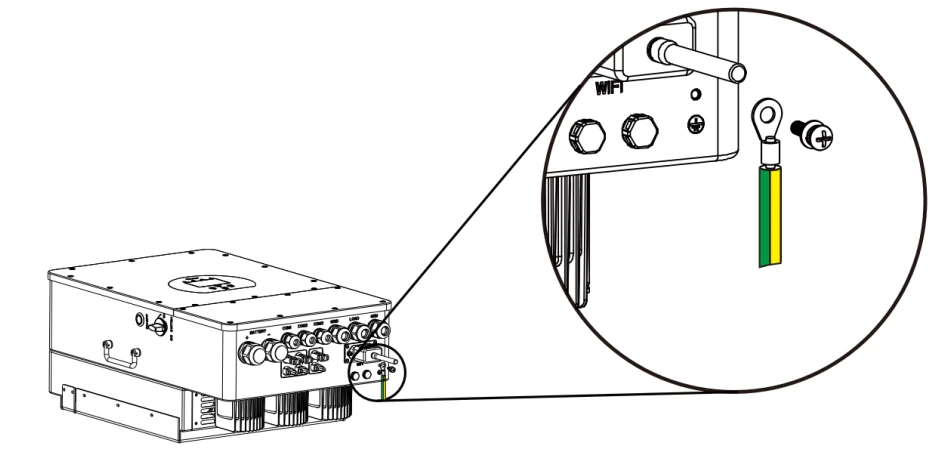

3.7. Uzemljenje (obavezno)

Uzemljeni kabl treba da bude povezan na uzemljenu ploču na strani mreže; ovo sprečava strujni udar u slučaju kvara originalnog zaštitnog provodnika.

3.8. WiFi povezivanje

Za konfiguraciju Wi-Fi Plug-a, pogledajte ilustracije Wi-Fi Plug-a. Wi-Fi Plug nije standardna konfiguracija, već opciona.

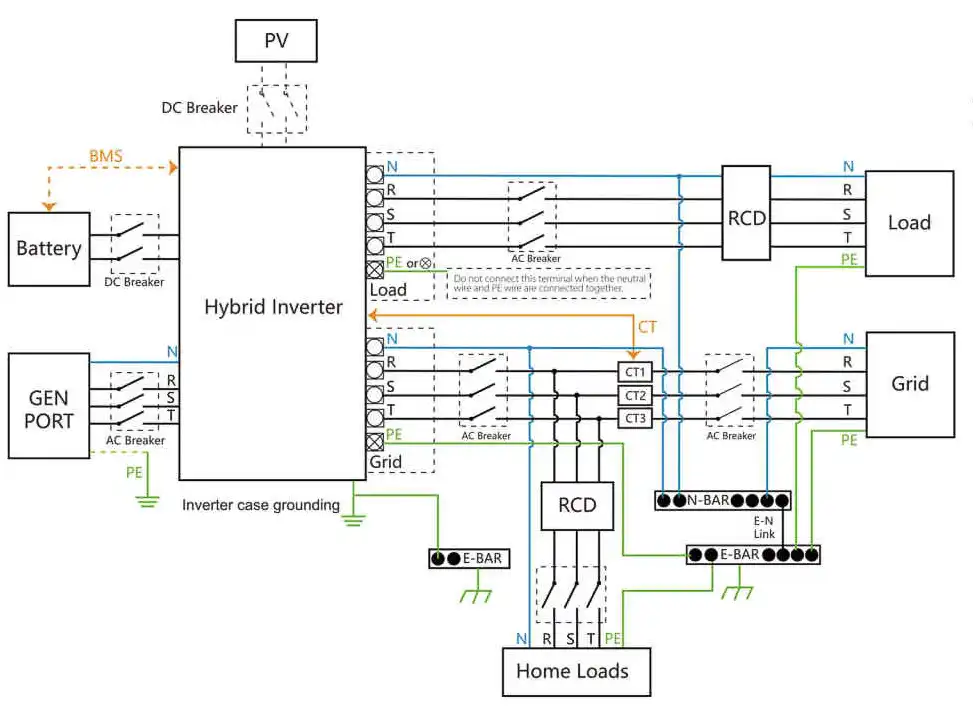

3.9. Sistem ožičenja za inverter

Ovaj dijagram je primer primene gde se neutralni provodnik povezuje sa PE u razvodnoj kutiji.
Za zemlje kao što su Australija, Novi Zeland, Južna Afrika itd., pratite lokalne propise za ožičenje!

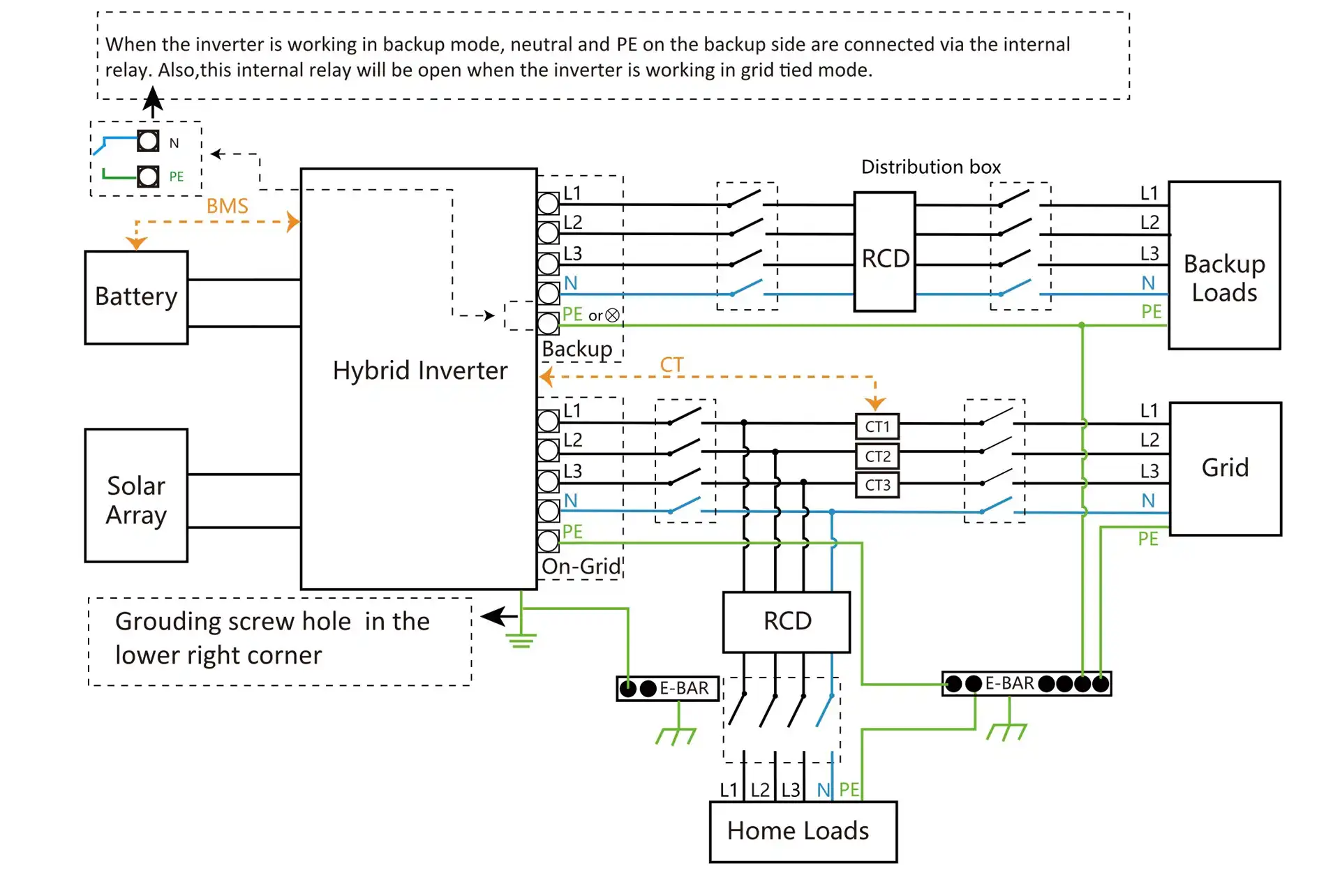

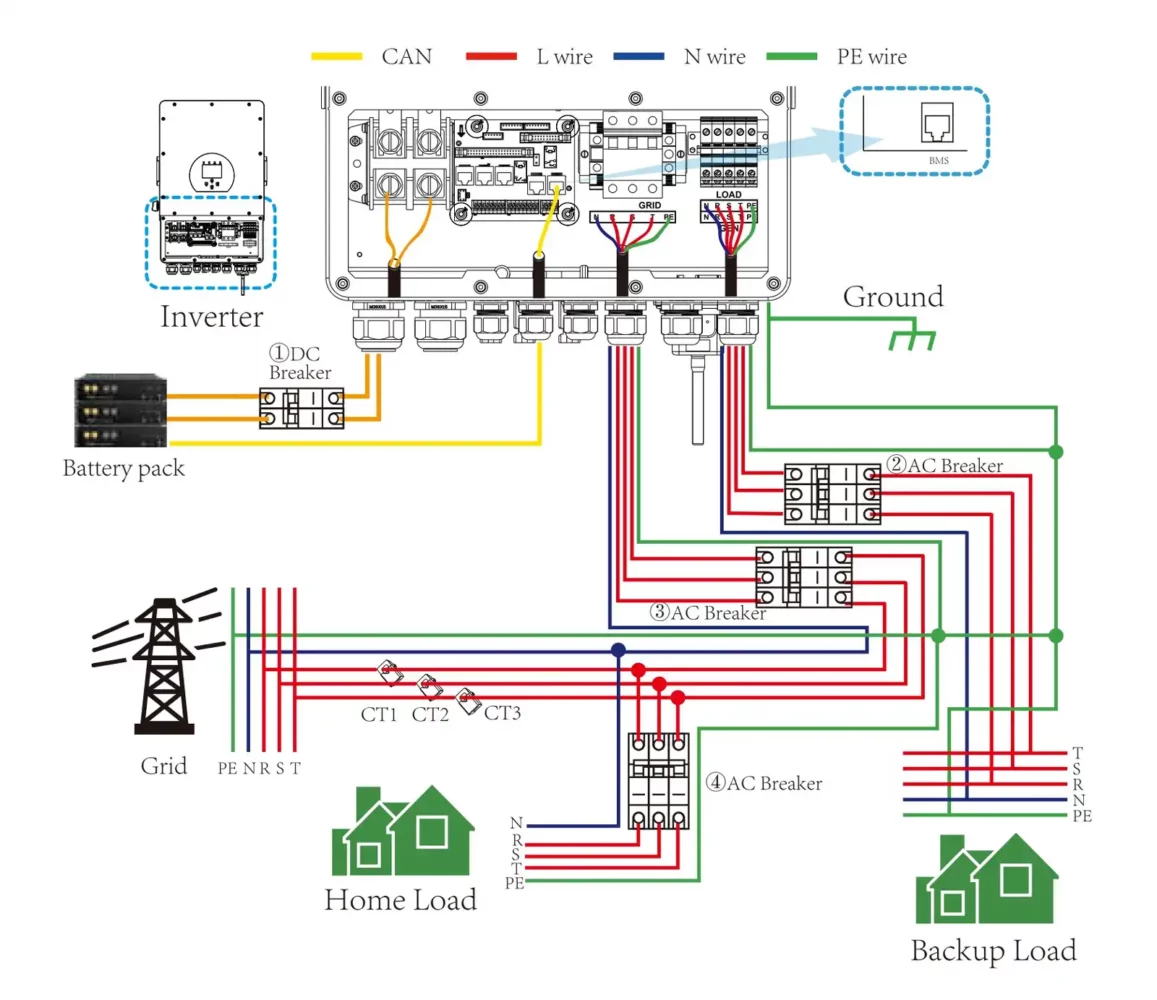

3.10. Dijagram ožičenja

Ovaj dijagram je primer primene gde je neutralni provodnik odvojen od PE u razvodnoj kutiji. Za zemlje kao što su Kina, Nemačka, Češka, Italija itd., pratite lokalne propise za ožičenje!
Napomena: Rezervna funkcija je opciona na nemačkom tržištu. Ostavite rezervnu stranu praznu ako rezervna funkcija nije dostupna na inverteru.

1) DC prekidač za bateriju
SUN 5K—SG—EU: 150 A DC prekidač
SUN 6K—SG—EU: 200 A DC prekidač (Rezervno opterećenje)
SUN 8K—SG—EU: 250 A DC prekidač
SUN 10K—SG—EU: 300 A DC prekidač
SUN 12K—SG—EU: 300 A DC prekidač
2) AC prekidač za rezervno opterećenje
SUN 5K—SG—EU: 16 A AC prekidač
SUN 6K—SG—EU: 16 A AC prekidač
SUN 8K—SG—EU: 20 A AC prekidač
SUN 10K—SG—EU: 32 A AC prekidač
SUN 12K—SG—EU: 32 A AC prekidač
3) AC prekidač za mrežu
SUN 5K—SG—EU: 63 A AC prekidač
SUN 6K—SG—EU: 63 A AC prekidač
SUN 8K—SG—EU: 63 A AC prekidač
SUN 10K—SG—EU: 63 A AC prekidač
SUN 12K—SG—EU: 63 A AC prekidač
4) AC prekidač za kućno opterećenje
Zavisi od kućnih opterećenja.

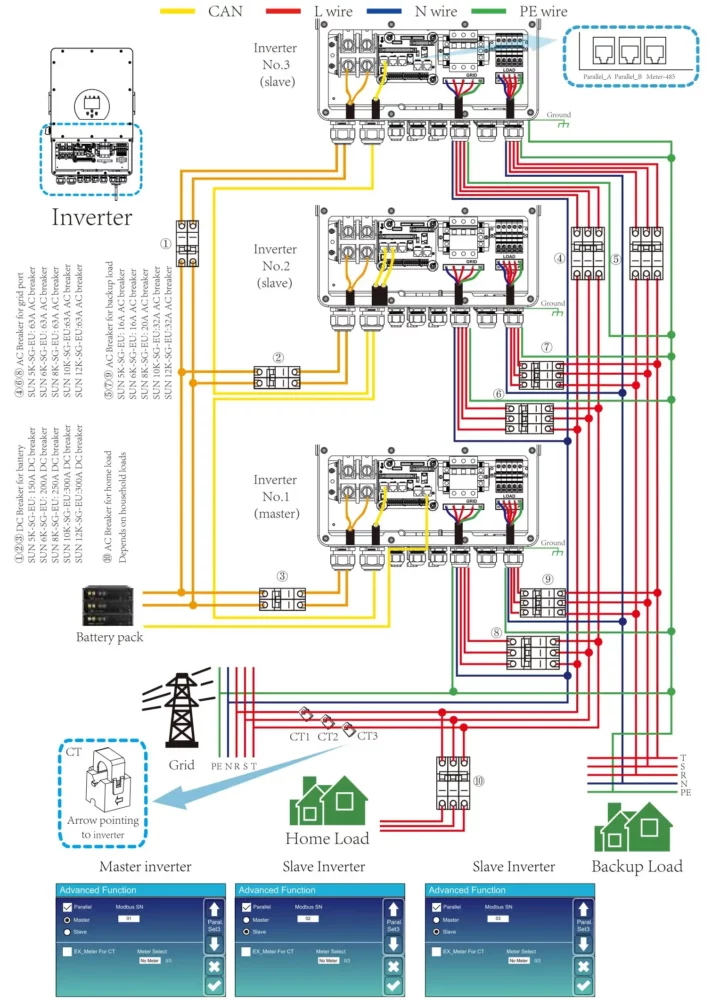

3.11. Tipični dijagram primene dizel generatora

Maksimalno 10 jedinica paralelno za on-grid i off-grid rad.

4. RAD

4.1. Uključivanje/Isključivanje napajanja (Power ON/OFF)

Kada je uređaj pravilno instaliran i baterije su dobro povezane, jednostavno pritisnite taster On/Off (koji se nalazi na levoj strani kućišta) da biste uključili uređaj. Kada sistem nema povezanu bateriju, ali je povezan sa PV ili mrežom, a taster ON/OFF je isključen, LCD će i dalje svetleti (displej će prikazivati OFF). U ovom stanju, kada uključite taster ON/OFF i izaberete NO battery, sistem i dalje može da radi.

4.2. Operativni i displej panel

Operativni i displej panel, prikazan u donjoj tabeli, nalazi se na prednjem panelu invertera. Sadrži četiri indikatora, četiri funkcijska tastera i LCD ekran, koji prikazuju status rada i informacije o ulaznoj/izlaznoj snazi.
