5. Ikone na LCD displeju

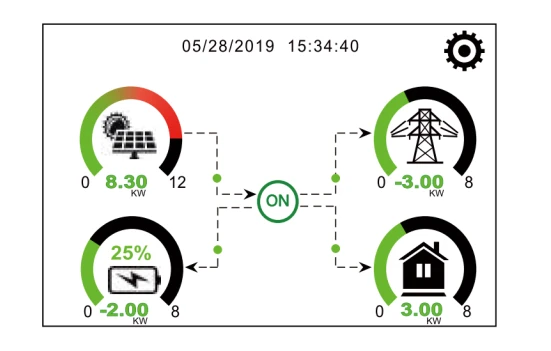

5.1 Glavni ekran

LCD je ekran osetljiv na dodir; donji ekran prikazuje opšte informacije o inverteru.

1. Ikona u centru početnog ekrana označava da je sistem u normalnom radu. Ako se pretvori u „comm./F01~F64″, to znači da inverter ima greške u komunikaciji ili druge greške, a poruka o grešci će se prikazati ispod ove ikone (greške F01–F64; detaljne informacije o greškama mogu se pregledati u meniju Sistemski alarmi).
2. Na vrhu ekrana nalazi se vreme.
3. Ikona za podešavanje sistema: Pritisnite ovo dugme za podešavanje i možete ući u ekran za podešavanje sistema koji uključuje: Osnovna podešavanja, Podešavanje baterije, Podešavanje mreže, Radni režim sistema, Korišćenje porta generatora, Napredne funkcije i informacije o litijumskoj bateriji.

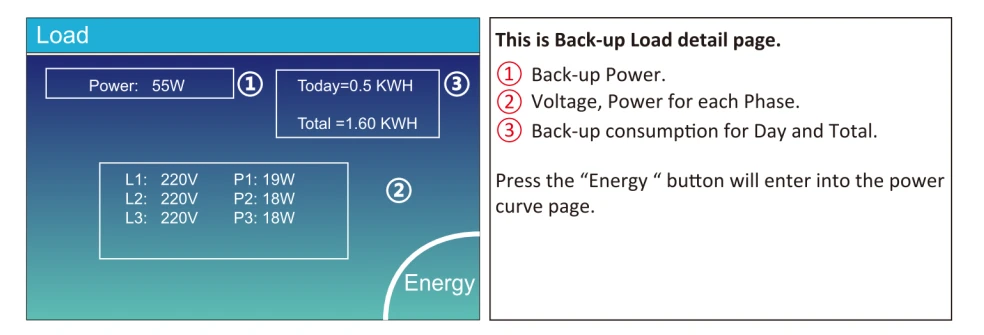

4. Glavni ekran prikazuje informacije uključujući: Solar, Mreža, Opterećenje i Baterija. Takođe prikazuje smer toka energije pomoću strelice. Kada je snaga približno visokog nivoa, boja na panelima će se promeniti iz zelene u crvenu, tako da informacije o sistemu budu živopisno prikazane na glavnom ekranu.

• Snaga PV-a i snaga opterećenja uvek ostaju pozitivne.
• Negativna snaga mreže znači prodaju u mrežu, a pozitivna znači uzimanje iz mreže.
• Negativna snaga baterije znači punjenje, a pozitivna znači pražnjenje.

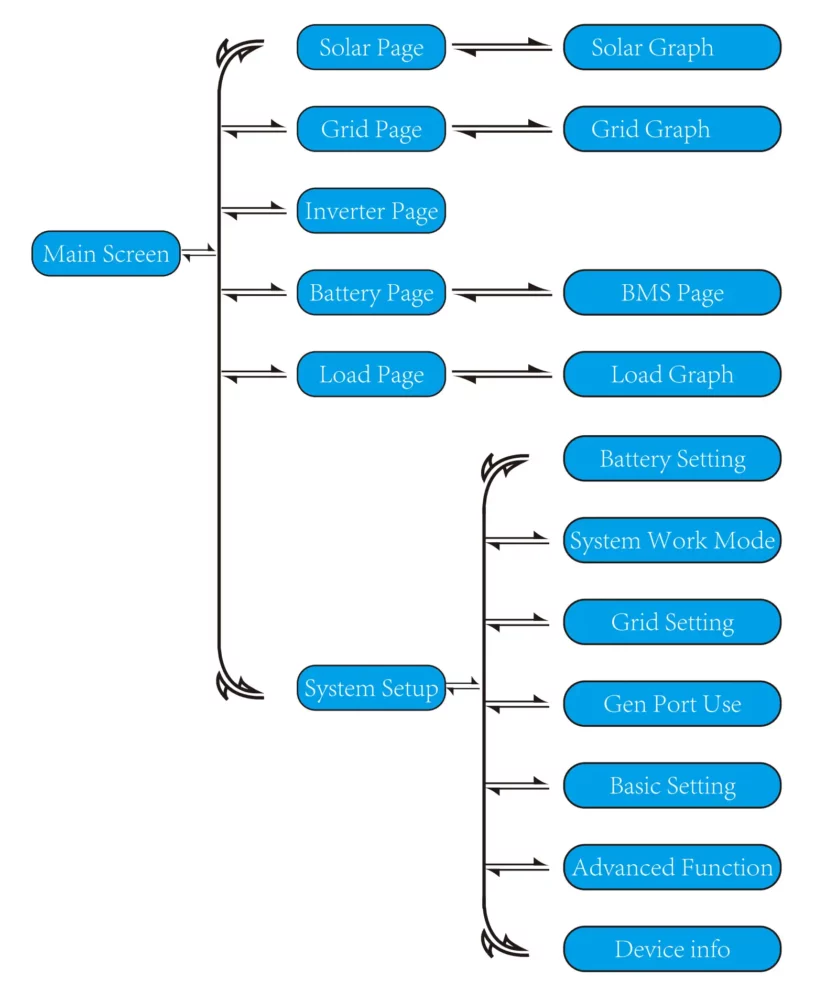

5.1.1 Dijagram toka rada LCD-a

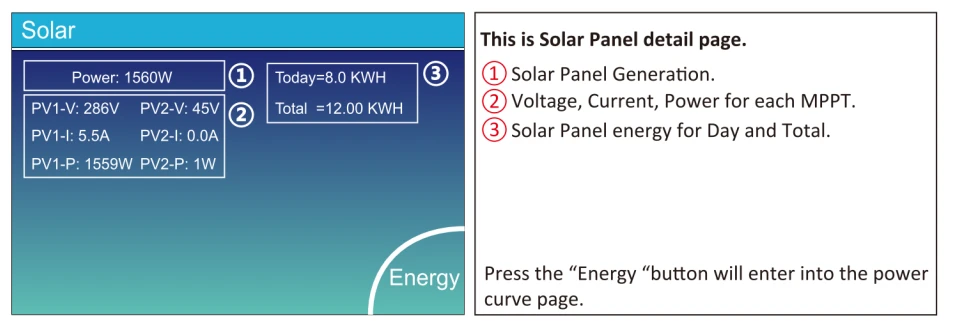

5.2 Kriva solarne snage

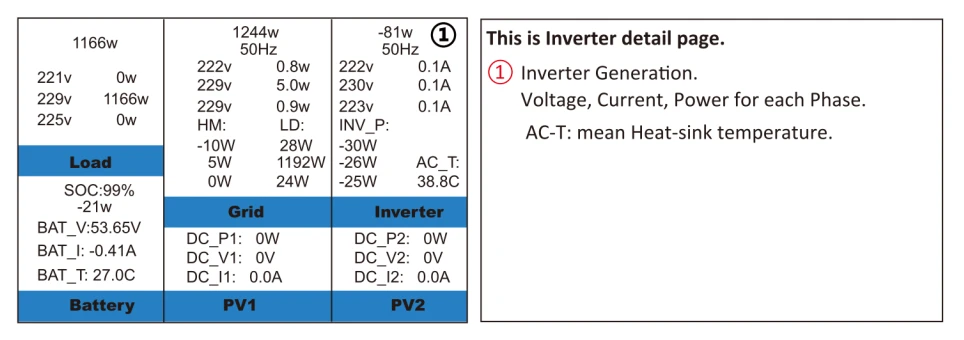

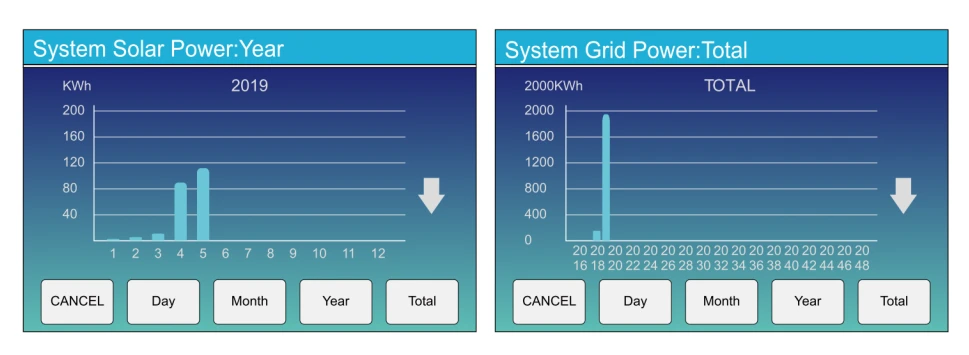

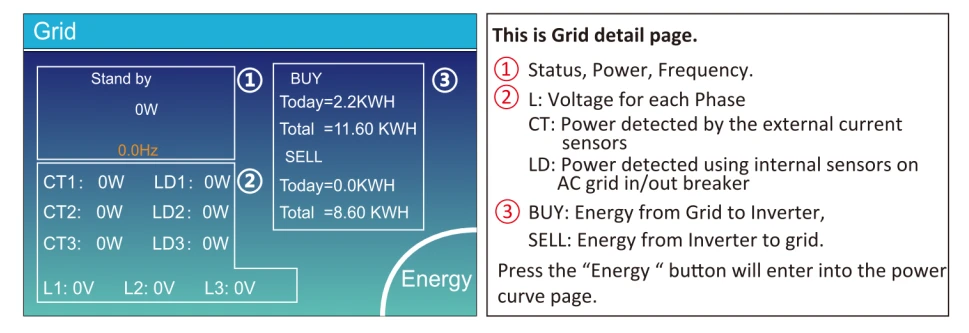

5.3 Stranica sa krivom – Solar & Load & Grid

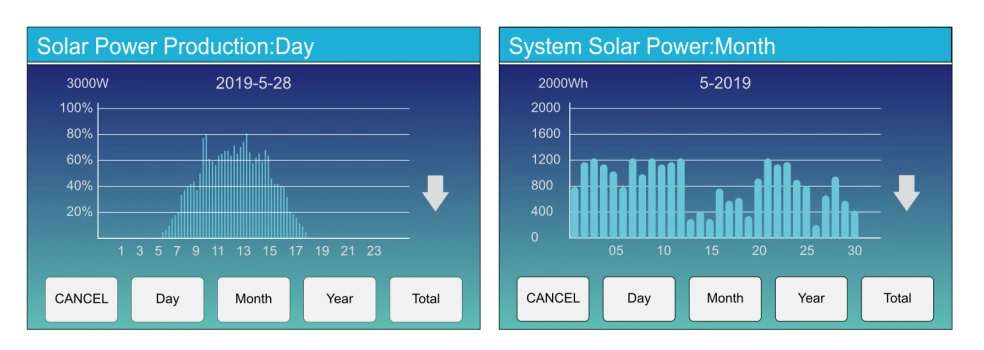

Kriva solarne snage za dnevni, mesečni, godišnji i ukupni period može se grubo proveriti na LCD-u; za precizniju generisanu snagu, molimo proverite na sistemu za monitoring. Kliknite na strelice gore i dole da biste proverili krivu snage za različite periode.

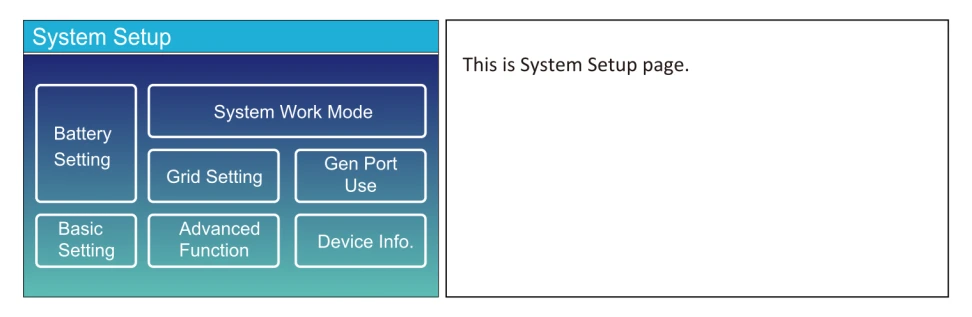

5.4 Meni za podešavanje sistema

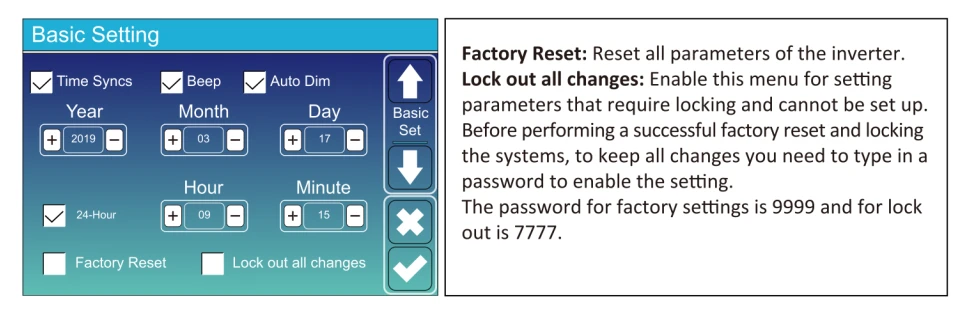

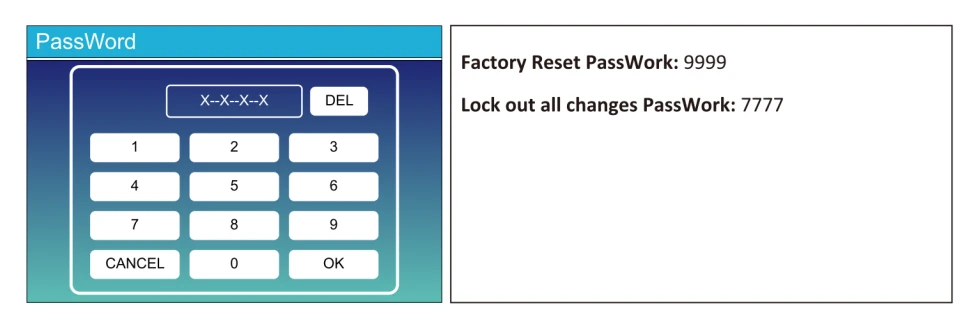

5.5 Meni za osnovna podešavanja

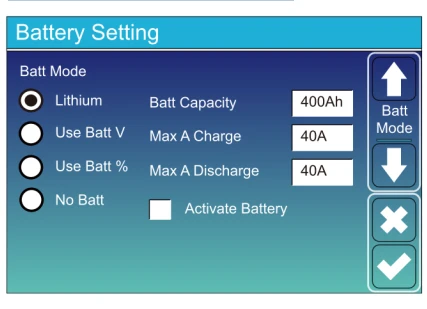

5.6 Meni za podešavanje baterije

Kapacitet baterije: obaveštava hibridni inverter Deye o veličini vaše baterijske banke.
Koristi Batt V: Koristi napon baterije za sva podešavanja (V).
Koristi Batt %: Koristi SOC baterije za sva podešavanja (%).
Maks. A punjenje/pražnjenje: Maksimalna struja punjenja/pražnjenja baterije (0–120 A za model 5 kW, 0–150 A za model 6 kW, 0–190 A za model 8 kW, 0–210 A za model 10 kW, 0–240 A za model 12 kW). Za AGM i poplavljene (flooded) baterije, preporučujemo: Ah veličina baterije × 20% = struja punjenja/pražnjenja. Za litijumske baterije, preporučujemo: Ah veličina baterije × 50% = struja punjenja/pražnjenja. Za Gel baterije, pratite uputstva proizvođača.
Bez baterije: označite ovu stavku ako baterija nije povezana sa sistemom.
Aktivna baterija: Ova funkcija pomaže u oporavku baterije koja je prekomerno ispražnjena, postepenim punjenjem iz solarnog niza ili mreže.

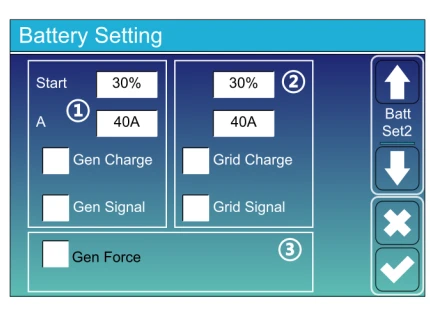

1 i 3. Ovo je stranica za podešavanje baterije.

Start = 30%: Procenat S.O.C. pri 30% – sistem će automatski pokrenuti povezani generator za punjenje baterijske banke.
A = 40 A: Stopa punjenja od 40 A iz priključenog generatora u amperima.
Punjenje gen.: koristi ulaz za generator sistema za punjenje baterijske banke iz priključenog generatora.
Signal gen.: Normalno otvoren relej koji se zatvara kada je stanje signala za pokretanje generatora aktivno.
Prisilni gen.: Kada je generator povezan, prisilno pokreće generator bez ispunjavanja drugih uslova.

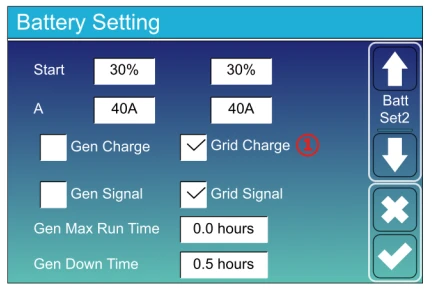

2. Ovo je Mrežno punjenje; morate izabrati:

Start = 30%: Nema upotrebe, samo za prilagođavanje.
A = 40 A: Označava struju kojom mreža puni bateriju.
Mrežno punjenje: Označava da mreža puni bateriju.
Signal mreže: Onemogućeno.

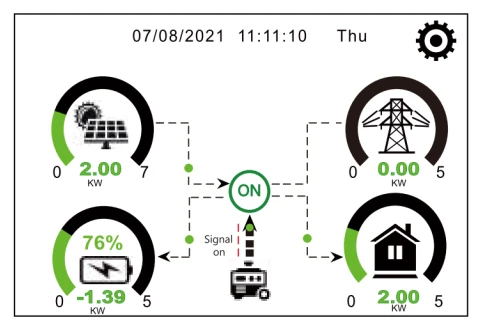

Ova stranica prikazuje kako PV i dizel generator napajaju opterećenje i bateriju.

Ova stranica prikazuje izlazni napon, frekvenciju i snagu generatora. Takođe, koliko energije je iskorišćeno od generatora.

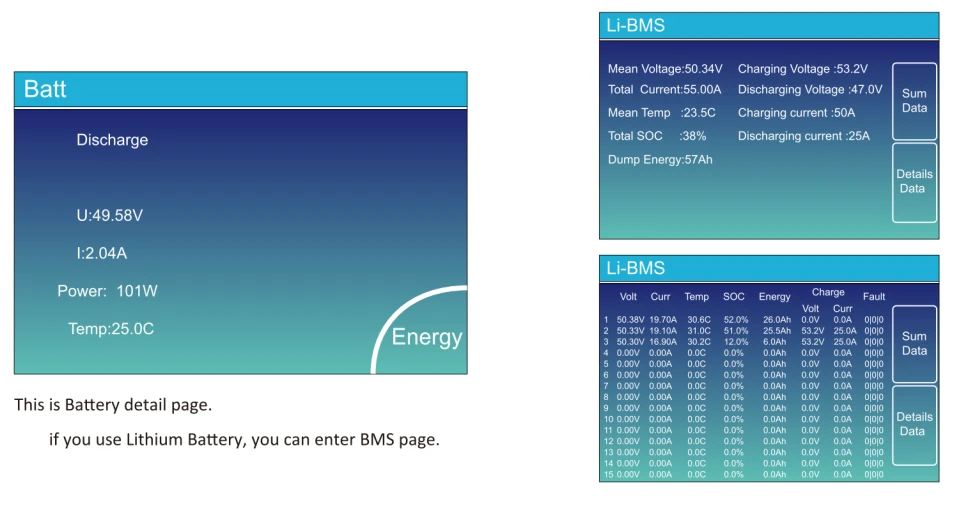

Litijumski režim: Ovo je BMS protokol. Molimo pogledajte dokument (Odobrene baterije).
Isključi 10%: Označava da će se inverter isključiti ako je SOC ispod ove vrednosti.
Nizak nivo baterije 20%: Označava da će inverter oglasiti alarm ako je SOC ispod ove vrednosti.
Ponovno pokretanje 40%: Pri naponu baterije od 40% AC izlaz će se nastaviti.

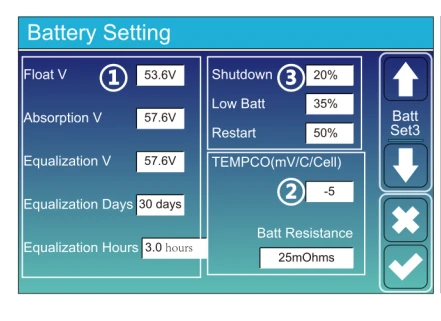

1. Postoje 3 faze punjenja baterije.
2. Ovo je za profesionalne instalatere; možete ostaviti podrazumevano ako ne znate.
3. Isključi 20%: Inverter će se isključiti ako je SOC ispod ove vrednosti.
   Nizak nivo baterije 35%: Inverter će oglasiti alarm ako je SOC ispod ove vrednosti.
   Ponovno pokretanje 50%: Pri SOC baterije od 50% AC izlaz će se nastaviti.

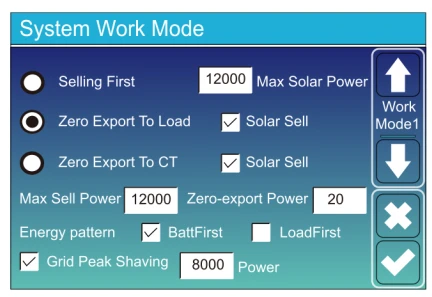

5.7 Meni za podešavanje radnog režima sistema

Radni režim
Prodaja prva: Ovaj režim omogućava hibridnim inverterima da vrate višak energije proizvedene solarnim panelima u mrežu. Ako je aktivno vreme korišćenja (Time of Use), energija iz baterije takođe se može prodati u mrežu. PV energija će se koristiti za napajanje opterećenja i punjenje baterije, a zatim će višak energije teći u mrežu. Prioritet izvora napajanja za opterećenje je sledeći:

1. Solarni paneli
2. Mreža
3. Baterije (dok se ne dostigne programabilni % pražnjenja)

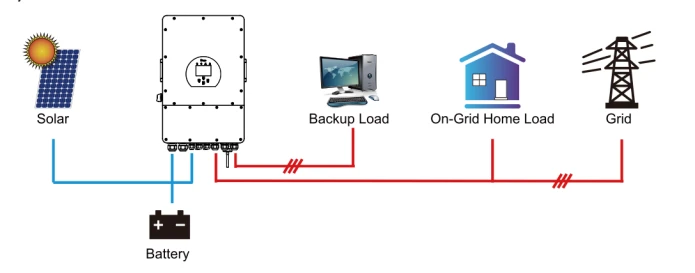

Nula izvoza ka opterećenju: Hibridni inverter će obezbediti napajanje samo za rezervno opterećenje koje je povezano. Hibridni inverter neće obezbediti napajanje za kućno opterećenje niti prodavati energiju u mrežu. Ugrađeni CT će detektovati protok energije nazad u mrežu i smanjiti snagu invertera tako da snabdeva samo lokalno opterećenje i puni bateriju.

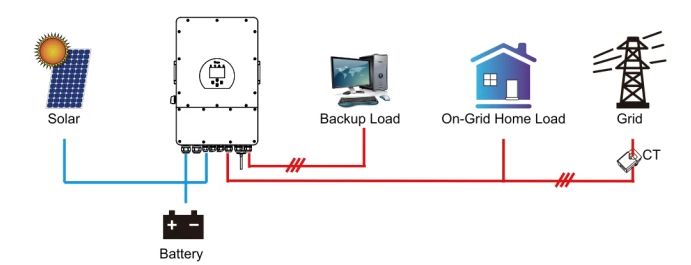

Nula izvoza ka CT: Hibridni inverter neće samo obezbediti napajanje za povezano rezervno opterećenje, već će takođe dati snagu povezanom kućnom opterećenju. Ako su PV snaga i snaga baterije nedovoljne, uzeće energiju iz mreže kao dopunu. Hibridni inverter neće prodavati energiju u mrežu. U ovom režimu potreban je CT. Za način instalacije CT-a pogledajte poglavlje 3.6 Povezivanje CT-a. Spoljašnji CT će detektovati protok energije nazad u mrežu i smanjiti snagu invertera tako da snabdeva samo lokalno opterećenje, puni bateriju i kućno opterećenje.

Prodaja solarne energije: „Prodaja solarne” je za Nula izvoz ka opterećenju ili Nula izvoz ka CT: kada je ova stavka aktivna, višak energije može se prodati nazad u mrežu. Kada je aktivna, prioritet korišćenja PV izvora je sledeći: potrošnja opterećenja, punjenje baterije i napajanje u mrežu.
Maks. snaga prodaje: Dozvoljena maksimalna izlazna snaga za protok u mrežu.
Snaga nula-izvoza: Za režim nula-izvoza; označava izlaznu snagu mreže. Preporučuje se podešavanje na 20–100 W kako bi se osiguralo da hibridni inverter ne napaja energiju u mrežu.
Energetski obrazac: Prioritet PV izvora.
Baterija prva: PV snaga se prvo koristi za punjenje baterije, a zatim za napajanje opterećenja. Ako je PV snaga nedovoljna, mreža će istovremeno dopuniti bateriju i opterećenje.
Opterećenje prvo: PV snaga se prvo koristi za napajanje opterećenja, a zatim za punjenje baterije. Ako je PV snaga nedovoljna, mreža će obezbediti napajanje opterećenju.
Maks. solarna snaga: Dozvoljena maksimalna DC ulazna snaga.
Mrežno odsecanje vrha (Peak-shaving): Kada je aktivno, izlazna snaga mreže biće ograničena unutar postavljene vrednosti. Ako snaga opterećenja premaši dozvoljenu vrednost, uzeće PV energiju i bateriju kao dopunu. Ako i dalje ne može da zadovolji zahteve opterećenja, snaga mreže će se povećati da bi zadovoljila potrebe opterećenja.

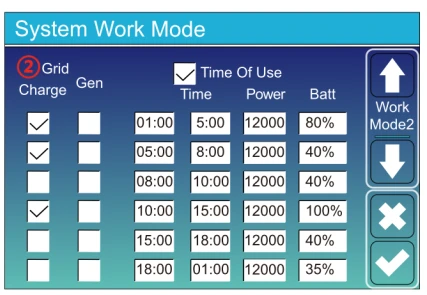

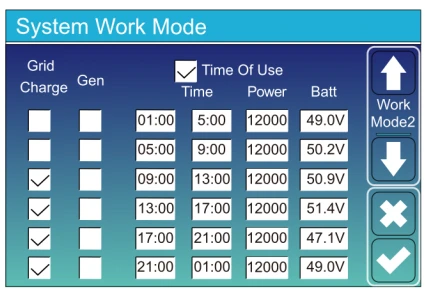

Vreme korišćenja (Time of use): Koristi se za programiranje kada koristiti mrežu ili generator za punjenje baterije i kada prazniti bateriju za napajanje opterećenja. Samo označite „Time of use” i tada će sledeće stavke (Mreža, punjenje, vreme, snaga itd.) stupiti na snagu.
Napomena: Kada je u režimu prodaje prve i kliknete na „Time of use“, snaga baterije može se prodati u mrežu.

Mrežno punjenje (Grid charge): Koristi mrežu za punjenje baterije u određenom vremenskom periodu.
Punjenje generatorom (Gen charge): Koristi dizel generator za punjenje baterije u određenom vremenskom periodu.
Vreme (Time): Realno vreme, opseg 01:00–24:00.
Napomena: Kada je mreža prisutna, samo ako je označeno „Vreme korišćenja”, baterija će se prazniti. U suprotnom, baterija se neće prazniti čak i ako je SOC baterije pun. Međutim, u vanmrežnom režimu (kada mreža nije dostupna, inverter će automatski raditi u vanmrežnom režimu).
Snaga (Power): Maksimalna dozvoljena snaga pražnjenja baterije.
Baterija (V ili SOC %): SOC % ili napon baterije pri kojem će se akcija dogoditi.

Na primer:
Tokom 01:00–05:00,
ako je SOC baterije niži od 80%, koristiće mrežu za punjenje baterije dok SOC baterije ne dostigne 80%.
Tokom 05:00–08:00,
ako je SOC baterije viši od 40%, hibridni inverter će prazniti bateriju dok SOC ne dostigne 40%. Istovremeno, ako je SOC baterije niži od 40%, tada će mreža puniti bateriju dok SOC ne dostigne 40%.
Tokom 08:00–10:00,
ako je SOC baterije viši od 40%, hibridni inverter će prazniti bateriju dok SOC ne dostigne 40%.
Tokom 10:00–15:00,
kada je SOC baterije viši od 80%, hibridni inverter će prazniti bateriju dok SOC ne dostigne 80%.
Tokom 15:00–18:00,
kada je SOC baterije viši od 40%, hibridni inverter će prazniti bateriju dok SOC ne dostigne 40%.
Tokom 18:00–01:00,
kada je SOC baterije viši od 35%, hibridni inverter će prazniti bateriju dok SOC ne dostigne 35%.

5.8 Meni za podešavanje mreže

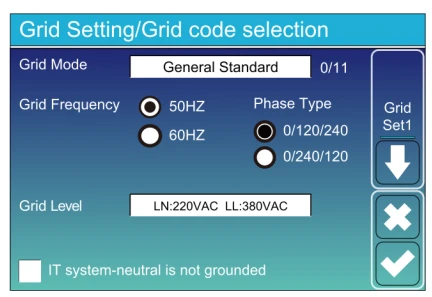

Mrežni režim (Grid Mode): Opšti standard, UL1741 & IEEE1547, CPUC RULE21, SRD-UL-1741, CEI 0-21, Australija A, Australija B, Australija C, EN50549_CZ-PPDS (>16 A), Novi Zeland, VDE4105, OVE-Directive R25. Molimo pratite lokalni mrežni kod i zatim izaberite odgovarajući mrežni standard.
Nivo mreže (Grid level): Postoji nekoliko nivoa napona za izlazni napon invertera kada je u vanmrežnom režimu.
LN: 230 VAC LL: 400 VAC, LN: 240 VAC LL: 420 VAC, LN: 120 VAC LL: 208 VAC, LN: 133 VAC LL: 230 VAC.
IT sistem: Za IT mrežni sistem, linijski napon (između bilo koje dve linije u trofaznom kolu) je 230 VAC, a dijagram je prikazan u nastavku. Ako je vaš mrežni sistem IT sistem, molimo omogućite „IT sistem” i označite „Nivo mreže” kao 133-3P kao na donjoj slici.

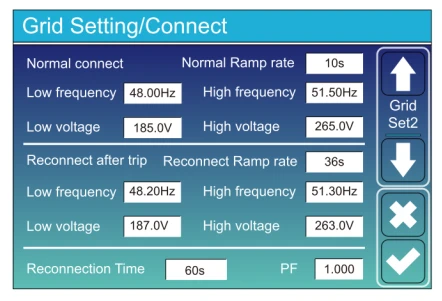

Normalno povezivanje (Normal connect): Dozvoljeni opseg napona/frekvencije mreže kada se inverter prvi put povezuje na mrežu.
Normalna brzina porasta (Normal Ramp rate): To je početna brzina porasta snage.
Ponovno povezivanje nakon isključenja (Reconnect after trip): Dozvoljeni opseg napona/frekvencije mreže za ponovno povezivanje invertera na mrežu nakon što se inverter isključi sa mreže.
Brzina porasta pri ponovnom povezivanju (Reconnect Ramp rate): To je brzina porasta snage pri ponovnom povezivanju.
Vreme ponovnog povezivanja (Reconnection time): Vremenski period čekanja da se inverter ponovo poveže na mrežu.
PF: Faktor snage koji se koristi za podešavanje reaktivne snage invertera.

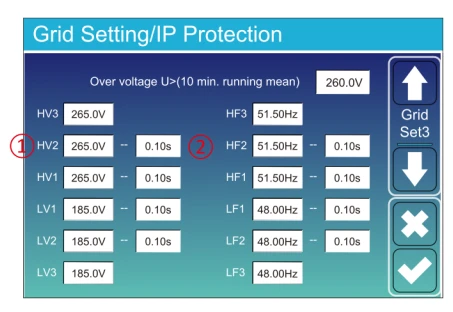

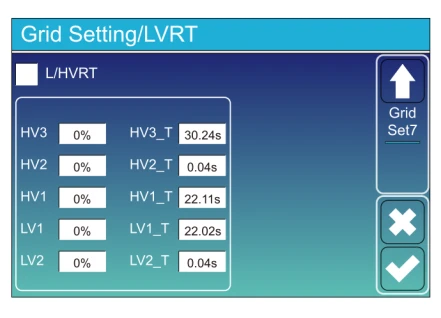

HV1: Tačka zaštite od prenapona nivoa 1; (1)
HV2: Tačka zaštite od prenapona nivoa 2; (2)
0,10 s – Vreme isključenja.
HV3: Tačka zaštite od prenapona nivoa 3.

LV1: Tačka zaštite od podnapona nivoa 1;
LV2: Tačka zaštite od podnapona nivoa 2;
LV3: Tačka zaštite od podnapona nivoa 3.

HF1: Tačka zaštite od prekomerne frekvencije nivoa 1;
HF2: Tačka zaštite od prekomerne frekvencije nivoa 2;
HF3: Tačka zaštite od prekomerne frekvencije nivoa 3.

LF1: Tačka zaštite od nedovoljne frekvencije nivoa 1;
LF2: Tačka zaštite od nedovoljne frekvencije nivoa 2;
LF3: Tačka zaštite od nedovoljne frekvencije nivoa 3.

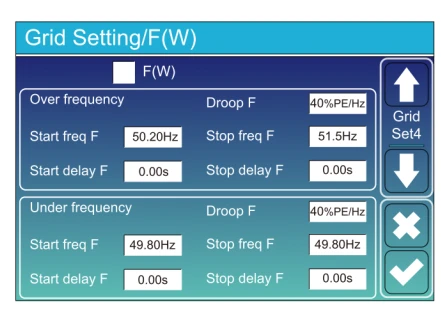

FW: Ova serija invertera može da prilagodi izlaznu snagu invertera u zavisnosti od frekvencije mreže.
Droop F: Procenat nominalne snage po Hz.
Na primer, „Početna frekvencija F > 50,2 Hz, Zaustavna frekvencija F < 51,5, Droop F = 40% PE/Hz” – kada frekvencija mreže dostigne 50,2 Hz, inverter će smanjiti svoju aktivnu snagu pri Droop F od 40%. Zatim, kada je frekvencija mrežnog sistema manja od 50,1 Hz, inverter će prestati da smanjuje izlaznu snagu. Za detaljne vrednosti podešavanja, molimo pratite lokalni mrežni kod.

Lock-in/Pn 5%: Kada je aktivna snaga invertera manja od 5% nominalne snage, VQ režim neće stupiti na snagu.
Lock-out/Pn 20%: Ako se aktivna snaga invertera povećava sa 5% na 20% nominalne snage, VQ režim će ponovo stupiti na snagu.

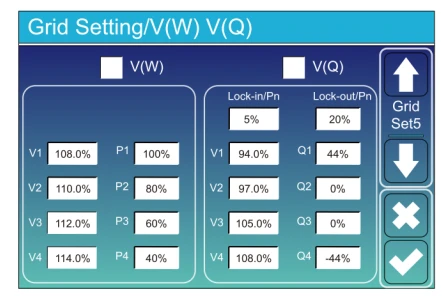

Na primer: V2 = 110%, P2 = 80%. Kada napon mreže dostigne 110% puta nominalnog napona mreže, izlazna snaga invertera će smanjiti svoju aktivnu izlaznu snagu na 80% nominalne snage.
Na primer: V1 = 94%, Q1 = 44%. Kada napon mreže dostigne 94% puta nominalnog napona mreže, izlazna snaga invertera će isporučiti 44% reaktivne izlazne snage.
Za detaljne vrednosti podešavanja, molimo pratite lokalni mrežni kod.

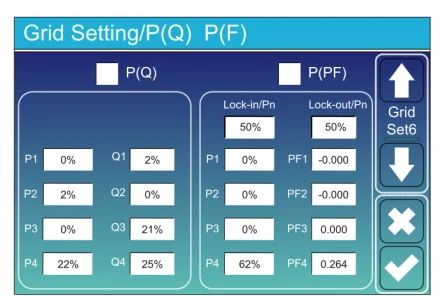

P(Q): Koristi se za podešavanje reaktivne snage invertera u zavisnosti od postavljene aktivne snage.
P(PF): Koristi se za podešavanje PF invertera u zavisnosti od postavljene aktivne snage. Za detaljne vrednosti podešavanja, molimo pratite lokalni mrežni kod.
Lock-in/Pn 50%: Kada je izlazna aktivna snaga invertera manja od 50% nominalne snage, neće ući u P(PF) režim.
Lock-out/Pn 50%: Kada je izlazna aktivna snaga invertera veća od 50% nominalne snage, ući će u P(PF) režim.
Napomena: Samo kada je napon mreže jednak ili veći od 1,05 puta nominalnog napona mreže, tada će P(PF) režim stupiti na snagu.

Rezervisano: Ova funkcija je rezervisana. Ne preporučuje se.

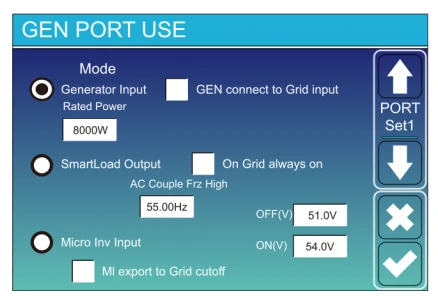

5.9 Meni za korišćenje porta generatora

Generator input rated power – Nazivna snaga ulaza generatora: Dozvoljena maksimalna snaga od dizel generatora.
GEN connect to grid input – GEN povezan na ulaz mreže: Povežite dizel generator na port ulaza mreže.
Smart Load Output – Izlaz pametnog opterećenja: Ovaj režim koristi Gen ulaznu vezu kao izlaz koji prima snagu samo kada je SOC baterije iznad programabilnog praga definisanog od strane korisnika.
npr. ON: 100%, OFF = 95%: Kada SOC baterijske banke dostigne 100%, port Pametnog opterećenja će se automatski uključiti i napajati povezano opterećenje. Kada SOC baterijske banke < 95%, port Pametnog opterećenja će se automatski isključiti.

Smart Load OFF Batt – Pametno opterećenje OFF Batt:
• SOC baterije pri kojem će se pametno opterećenje isključiti.
Smart Load ON Batt – Pametno opterećenje ON Batt:
• SOC baterije pri kojem će se pametno opterećenje uključiti. Istovremeno, pametno opterećenje će se uključiti.
On Grid always on – Uvek uključeno na mreži: Kada je označeno „Uvek uključeno na mreži”, pametno opterećenje će se uključiti kada je mreža prisutna.
Micro lnv Input – Ulaz mikroinvertera: Za korišćenje porta Generatora kao ulaza za mikroinverter na mreži (AC spregnut); ova funkcija će takođe raditi sa „Mrežno vezanim” inverterima.

* Micro lnv Input OFF – Ulaz mikroinvertera OFF: Kada SOC baterije premaši postavljenu vrednost, mikroinverter ili mrežno vezani inverter će se isključiti.
* Micro lnv Input ON – Ulaz mikroinvertera ON: Kada je SOC baterije niži od postavljene vrednosti, mikroinverter ili mrežno vezani inverter će početi da radi.

AC Couple Frz High – AC sprega Frz High: Ako je izabran „Ulaz mikroinvertera”, kako SOC baterije postepeno dostiže postavljenu vrednost (OFF), tokom procesa, izlazna snaga mikroinvertera će se linearno smanjivati. Kada SOC baterije bude jednak postavljenoj vrednosti (OFF), frekvencija sistema će postati postavljena vrednost (AC sprega Frz High) i mikroinverter će prestati da radi.
Ml export to grid cutsoff – MI izvoz u mrežu – prekid: Zaustavi izvoz energije proizvedene mikroinverterom u mrežu.

* Napomena: Ulaz mikroinvertera OFF i On važi samo za određene verzije firmvera.

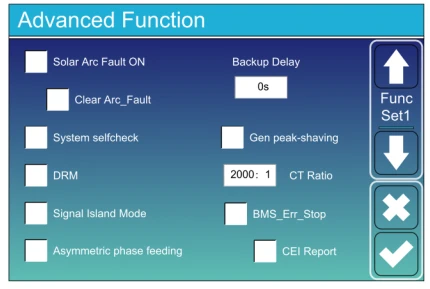

5.10 Meni za napredne funkcije

Solar Arc Fault ON: – Solarni lučni kvar ON: Ovo je samo za SAD.
System selfcheck – Samoprovera sistema: Onemogućeno. Ovo je samo za fabriku.
Gen Peak-shaving –Odsecanje vrha generatora: Omogući – Kada snaga generatora premaši njegovu nazivnu vrednost, inverter će obezbediti višak kako bi se osiguralo da generator neće biti preopterećen.
DRM: Za AS4777 standard.
Backup Delay – Kašnjenje rezervnog napajanja: Rezervisano.
BMS_Err_Stop: Kada je aktivno, ako BMS baterije ne uspe da komunicira sa inverterom, inverter će prestati sa radom i prijaviti grešku.
Signal island mode – Režim signalnog ostrva: Ako je označen „Režim signalnog ostrva” i kada je inverter u vanmrežnom režimu, relej na neutralnom vodu (N vod porta opterećenja) će se uključiti, tada će N vod (N vod porta opterećenja) biti vezan za uzemljenje invertera.

Asymmetric phase feeding – Asimetrično napajanje faza: Ako je označeno, višak PV energije koji se napaja u mrežu biće balansiran na tri faze.

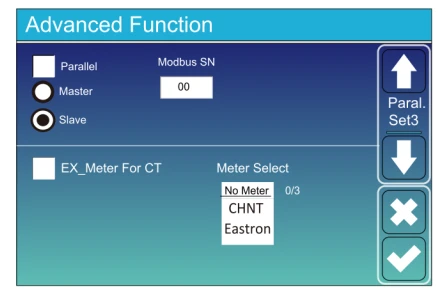

Ex_Meter za CT: Kada se koristi režim nula-izvoza ka CT, hibridni inverter može izabrati funkciju Ex_Meter za CT i koristiti različite merače, npr. CHNT i Eastron.

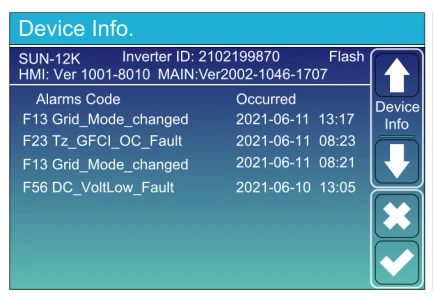

5.11 Meni sa informacijama o uređaju

Ova stranica prikazuje ID invertera, verziju invertera i kodove alarma.
HMI: Verzija LCD-a
MAIN: Verzija firmvera kontrolne ploče
