Instalacija hibridnog invertera Deye – Deo 3
Primjenjivo na modele SUN-5K/6K/8K/10K/12K-SG04LP3-EU
Sadržaj
- Nazad na deo 1. Poglavlja 1–4
- Nazad na deo 2. Poglavlje 5
6. Režim rada

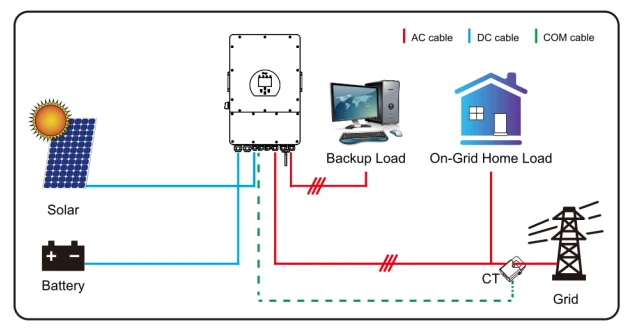

Režim 1 – Osnovni

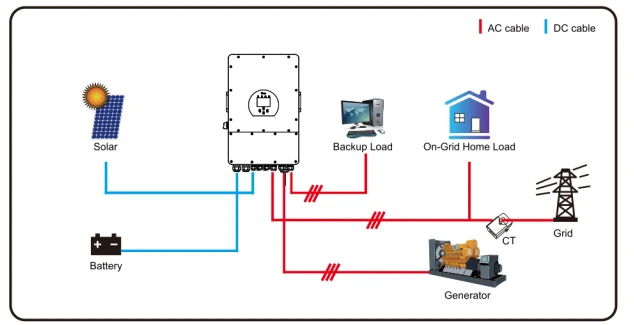

Režim 2 – Sa generatorom Režim 3 – Pametno opterećenje

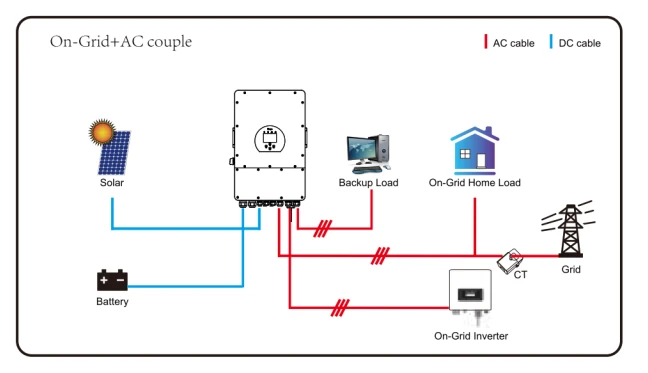

Režim 4 – AC sprega Prvi prioritet napajanja sistema je uvek PV snaga, zatim će drugi i treći prioritet napajanja biti baterijska banka ili mreža u zavisnosti od podešavanja. Poslednje rezervno napajanje biće generator, ako je dostupan.
7. Ograničenje odgovornosti
Pored garancije na proizvod opisane gore, državni i lokalni zakoni i propisi predviđaju finansijsku naknadu za priključenje proizvoda na napajanje (uključujući kršenje podrazumevanih uslova i garancija). Kompanija ovim izjavljuje da uslovi i odredbe proizvoda i politika ne mogu i mogu samo zakonski isključiti svu odgovornost u ograničenom obimu.
Kod greške Opis Rešenja F01 Greška obrnute polariteta DC ulaza 1. Proverite polaritet PV ulaza
2. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F07 DC_START_Neuspeh 1. BUS napon se ne može uspostaviti iz PV ili baterije.
2. Restartujte inverter; ako greška i dalje postoji, kontaktirajte nas za pomoć.F13 Promena radnog režima 1. Kada se tip mreže i frekvencija promene, prijavljivaće se F13.
2. Kada se režim baterije promeni u režim „Bez baterije”, prijavljivaće se F13.
3. Za neke starije verzije firmvera, prijavljivaće se F13 kada se promeni radni režim sistema.
4. Generalno, greška će automatski nestati kada se prikaže F13.
5. Ako i dalje postoji, isključite DC i AC prekidač, sačekajte jedan minut, a zatim ponovo uključite DC/AC prekidač.
6. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F15 Greška prekomerne struje na AC strani (softverska) Greška prekomerne struje na AC strani:
1. Proverite da li su snaga rezervnog opterećenja i snaga zajedničkog opterećenja u dozvoljenom opsegu.
2. Restartujte i proverite da li je sistem u normalnom stanju.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F16 Greška struje curenja na AC strani Greška struje curenja:
1. Proverite uzemljenje kabla na PV strani.
2. Restartujte sistem 2–3 puta.
3. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F18 Greška struje curenja na AC strani Greška struje curenja:
1. Proverite uzemljenje kabla na PV strani.
2. Restartujte sistem 2–3 puta.
3. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F20 Greška prekomerne struje na DC strani (hardverska) Greška prekomerne struje na DC strani:
1. Proverite povezivanje PV modula i baterije.
2. Kada je u vanmrežnom režimu, inverter se pokreće sa velikim opterećenjem, može prijaviti F20. Smanjite snagu priključenog opterećenja.
3. Isključite DC i AC prekidač, sačekajte jedan minut, a zatim ponovo uključite DC/AC prekidač.
4. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F21 Tz_HV_Overcurr_fault Prekomerna struja BUS-a:
1. Proverite podešavanje ulazne struje PV i struje baterije.
2. Restartujte sistem 2–3 puta.
3. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F22 Tz_EmergStop_Fault Daljinsko isključenje:
1. Označava da je inverter daljinski kontrolisan.F23 Tz_GFCI_OC – prolazna prekomerna struja Greška struje curenja:
1. Proverite uzemljenje kabla na PV strani.
2. Restartujte sistem 2–3 puta.
3. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F24 Neuspeh DC izolacije Izolaciona otpornost PV je preniska:
1. Proverite da li je povezivanje PV panela i invertera čvrsto i ispravno.
2. Proverite da li je PE kabl invertera povezan sa uzemljenjem.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F26 Neuravnoteženost DC sabirnice 1. Sačekajte i proverite da li je sistem normalan.
2. Kada je snaga opterećenja na 3 faze veoma različita, prijavljivaće se F26.
3. Kada postoji struja curenja na DC strani, prijavljivaće se F26.
4. Restartujte sistem 2–3 puta.
5. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F29 Greška paralelnog CAN sabirnice 1. Kada je u paralelnom režimu, proverite povezivanje paralelnog komunikacionog kabla i podešavanje komunikacione adrese hibridnog invertera.
2. Tokom perioda pokretanja paralelnog sistema, inverteri će prijavljivati F29. Ali kada su svi inverteri u statusu ON, greška će automatski nestati.
3. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F34 Greška prekomerne struje na AC strani 1. Proverite priključeno rezervno opterećenje, uverite se da je u dozvoljenom opsegu snage.
2. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F41 Zaustavljanje paralelnog sistema 1. Proverite radni status hibridnog invertera. Ako je jedan hibridni inverter isključen, svi hibridni inverteri će prijaviti grešku F41.
2. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F42 Nizak napon AC linije Greška napona mreže:
1. Proverite da li je AC napon u opsegu standardnog napona prema specifikaciji.
2. Proverite da li su AC kablovi mreže čvrsto i ispravno povezani.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F46 Greška rezervne baterije 1. Proverite status svake baterije, kao što su napon/SOC i parametri, i uverite se da su svi parametri isti.
2. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F47 Prekomerna frekvencija na AC strani Frekvencija mreže van opsega:
1. Proverite da li je frekvencija u opsegu specifikacije.
2. Proverite da li su AC kablovi čvrsto i ispravno povezani.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F48 Niska frekvencija na AC strani Frekvencija mreže van opsega:
1. Proverite da li je frekvencija u opsegu specifikacije.
2. Proverite da li su AC kablovi čvrsto i ispravno povezani.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F55 Napon DC sabirnice je previsok BUS napon je previsok:
1. Proverite da li je napon baterije previsok.
2. Proverite ulazni napon PV, uverite se da je u dozvoljenom opsegu.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F56 Napon DC sabirnice je prenizak Napon baterije je nizak:
1. Proverite da li je napon baterije prenizak.
2. Ako je napon baterije prenizak, koristite PV ili mrežu za punjenje baterije.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F58 Greška komunikacije BMS-a 1. Označava da je komunikacija između hibridnog invertera i BMS-a baterije prekinuta kada je „BMS_Err-Stop” aktivno.
2. Ako ne želite da se ovo dešava, možete onemogućiti stavku „BMS_Err-Stop” na LCD-u.
3. Ako greška i dalje postoji, kontaktirajte nas za pomoć.F62 DRMs0_stop 1. DRM funkcija je samo za australijsko tržište.
2. Proverite da li je DRM funkcija aktivna.
3. Zatražite pomoć od nas, ako se sistem ne može vratiti u normalno stanje nakon restartovanja.F63 ARC greška 1. Detekcija ARC greške je samo za tržište SAD.
2. Proverite povezivanje kabla PV modula i otklonite grešku.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.F64 Neuspeh visoke temperature hladnjaka Temperatura hladnjaka je previsoka:
1. Proverite da li je temperatura radnog okruženja previsoka.
2. Isključite inverter na 10 minuta i restartujte ga.
3. Zatražite pomoć od nas, ako se ne može vratiti u normalno stanje.Tabela kodova grešaka i rešenja za hibridni inverter DEYE Napomena: Pod vođstvom naše kompanije, kupci vraćaju naše proizvode kako bi naša kompanija mogla pružiti uslugu održavanja ili zamene proizvoda iste vrednosti. Kupci treba da plate neophodni transport i druge povezane troškove. Svaka zamena ili popravka proizvoda pokriće preostali garantni rok proizvoda. Ako se bilo koji deo proizvoda ili sam proizvod zameni od strane kompanije tokom garantnog roka, sva prava i interesi zamenskog proizvoda ili komponente pripadaju kompaniji.
Fabrička garancija ne uključuje štetu nastalu iz sledećih razloga:
– Oštećenja tokom transporta opreme;
– Oštećenja izazvana neispravnom instalacijom ili puštanjem u rad;
– Oštećenja izazvana nepoštovanjem uputstava za rad, instalaciju ili održavanje;
– Oštećenja izazvana pokušajima modifikacije, izmene ili popravke proizvoda;
– Oštećenja izazvana neispravnom upotrebom ili radom;
– Oštećenja izazvana nedovoljnom ventilacijom opreme;
– Oštećenja izazvana nepoštovanjem važećih bezbednosnih standarda ili propisa;
– Oštećenja izazvana prirodnim nepogodama ili višom silom (npr. poplave, gromovi, prenaponi, oluje, požari itd.)Pored toga, normalno habanje ili bilo koji drugi kvar neće uticati na osnovni rad proizvoda.
Bilo kakve spoljne ogrebotine, mrlje ili prirodno mehaničko habanje ne predstavljaju defect proizvoda.Pojava grešaka tokom rada?
Pružamo servisnu podršku i dijagnostiku
Garancija i postgarancijski servis
Brza zamena neispravnih komponenti
8. Tehnički podaci
- BOWERY Solid Oak Dining Table, Faux Leather 1 Dining Bench & 2 Dining Chairs
- BOWERY Dark Solid Oak Dining Table 1 Dining Bench & 2 Dining Chairs
- COMET Grey Gloss Extending Dining Table, 2 Grey Velvet Dining Chairs, 1 Bench
- CLERMONT White Gloss Extending Dining Table & 2 Blue Velvet Chairs 1 Bench
- CLERMONT White Gloss Extending Dining Table & 2 Grey Velvet Chairs 1 Bench
9. Dodatak I

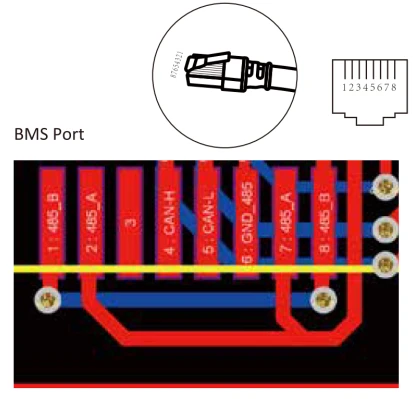

Definicija pinova porta R145 za BMS
Br. RS485 pin 1 485_B 2 485_A 3 — 4 CAN-H 5 CAN-L 6 GND_485 7 485_A 8 485_B

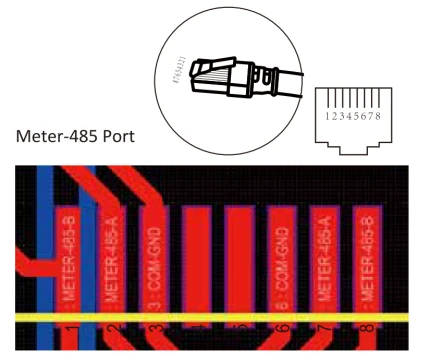

Definicija pinova RJ45 porta za Meter-485
Br. Meter-485 Pin 1 METER-485_B 2 METER-485_A 3 COM-GND 4 — 5 — 6 COM-GND 7 METER-485_A 8 METER-485_B

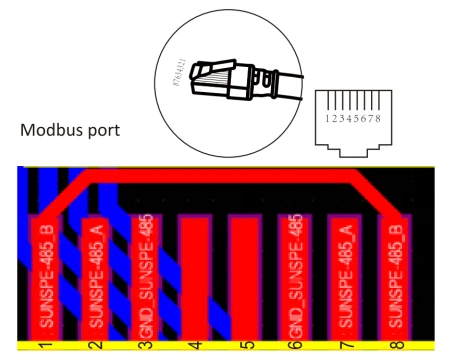

Definicija pinova RJ45 porta „Modbus port” za daljinski monitoring
Br. Modbus port 1 485_B 2 485_A 3 GND_485 4 — 5 — 6 GND_485 7 485_A 8 485_B *Napomena: Za neke hardverske verzije, ovaj port nije u upotrebi.
RS232 port se koristi za povezivanje WiFi datalogger-a
Br. WIFI/RS232 1 2 TX 3 RX 4 5 D-GND 6 7 8 9 12Vdc
Šema pinova RS232 porta za WiFi datalogger 10. Dodatak II

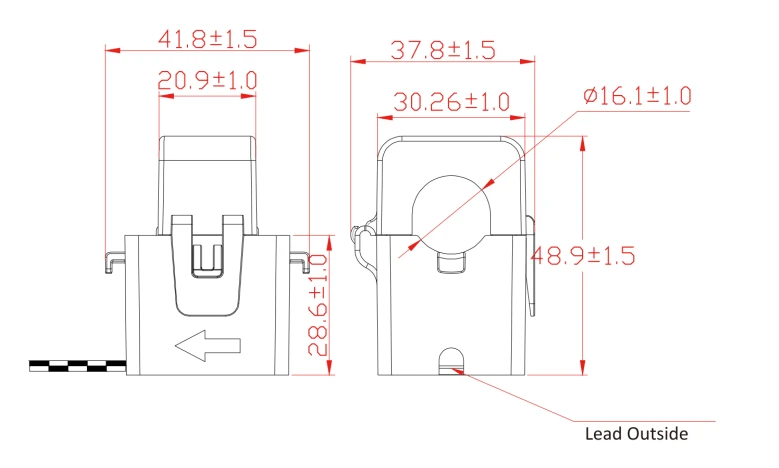

- Dimenzije strujnog transformatora sa razdvojenim jezgrom (CT): (mm)
- Dužina kabla sekundarnog izlaza: 4 m.
Strujni transformator sa razdvojenim jezgrom (CT) – dimenzije (mm)

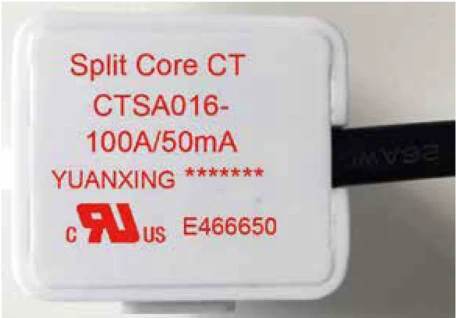

Split Core CT ✅ Imate DEYE inverter? Kompletirajte vaš sistem!
